Замена вспомогательного кабеля Dell VRP100

Электроника

Это руководство по замене покажет, как заменить вспомогательный (aux) кабель на вашей гарнитуре Dell VRP100. Большинство проблем с аудио связано с aux кабелем, поэтому важно заменить его для обеспечения наилучшего качества звука.

Шаг 1

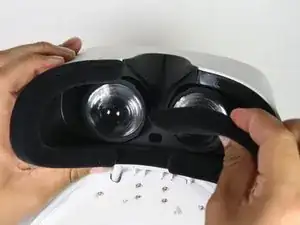

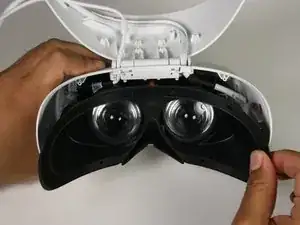

Удалите черную поролоновую прокладку, осторожно отклеивая.

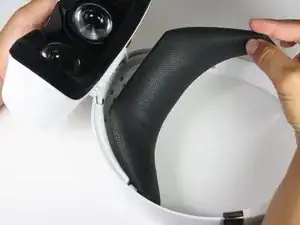

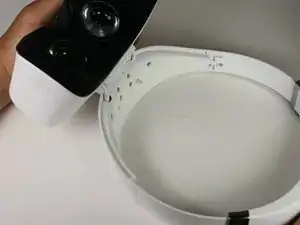

Удалите передние и задние прокладки с гарнитуры, осторожно отклеивая.

Шаг 2

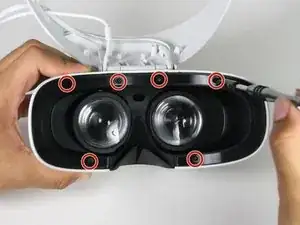

Удалите шесть винтов PH000 размером 5.5 мм с крышки, поворачивая против часовой стрелки.

Крышку может потребоваться вдавить внутрь перед установкой винтов.

Шаг 3

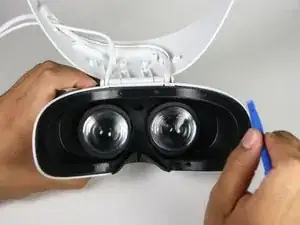

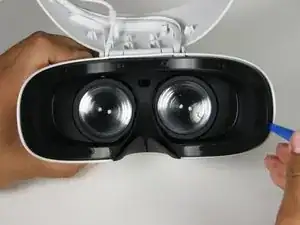

Удалите крышку с помощью одного из пластиковых инструментов для открытия, а затем аккуратно вытяните ее из корпуса.

Шаг 4

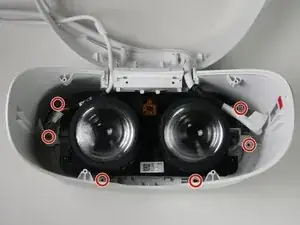

Удалите шесть винтов PH000 размером 5.5 мм с крышки, поворачивая против часовой стрелки.

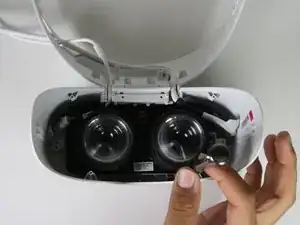

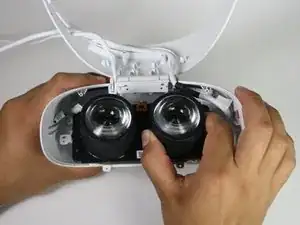

Осторожно извлеките сборку линзы и материнской платы из белого корпуса.

Шаг 5

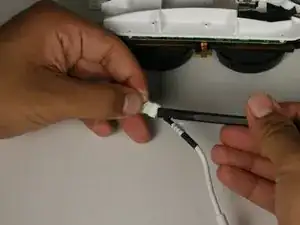

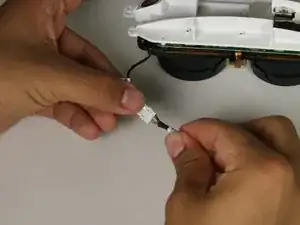

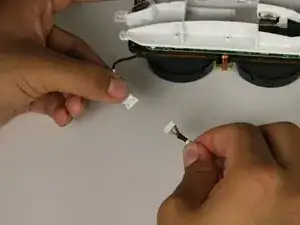

Разъедините внешний разъем вспомогательного кабеля.

Может потребоваться лопатка для разъединения разъема.

Шаг 6

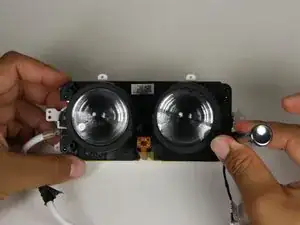

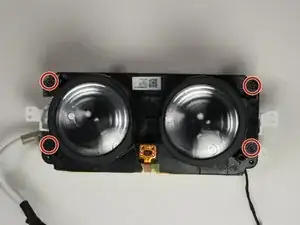

Удалите четыре винта PH000 размером 2.5 мм, поворачивая против часовой стрелки.

Разъедините корпус линзы от панели материнской платы.

Шаг 7

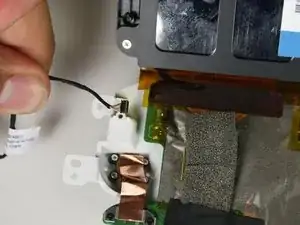

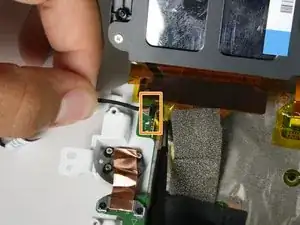

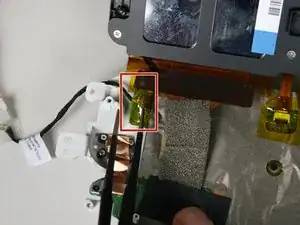

В верхнем правом углу панели материнской платы осторожно отодвиньте желтую
