Замена конденсаторов БП Acer AL1717

Прежде всего, отключите монитор от сети! Оставьте его на 24 часа, чтобы конденсаторы разрядились. Никогда не разбирайте монитор, когда он подключен к сети.

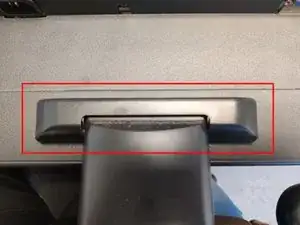

Нажмите немного, чтобы освободить зажим, который удерживает крышку на месте (в верхней средней части), и поднимите крышку прямо от монитора.

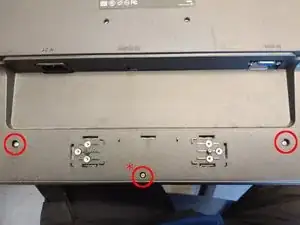

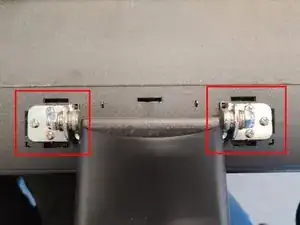

Удалите 6 винтов Philips, и подставка снимется.

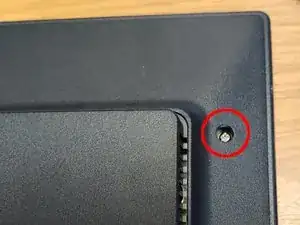

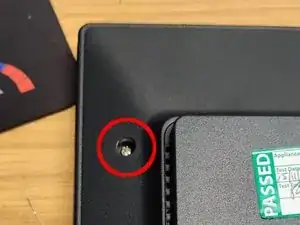

Удалите 4 винта Philips и 1 крупный винт с мелкой резьбой (отмечен *)

Это сломает зажимы (если вы знаете лучший способ их освободить, пожалуйста, дайте нам знать)

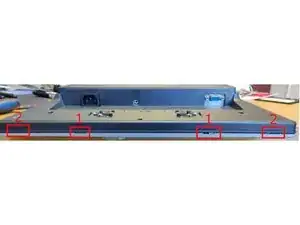

Вставьте большую плоскую отвертку, начиная с отмеченных 1 точек, и поверните/подденьте, чтобы освободить зажимы.

Затем освободите зажимы в точках, отмеченных 2.

Затем работайте по обеим сторонам. Крышка должна затем (возможно, с небольшой помощью вблизи разъёма питания) повернуться и подняться снизу, освободившись от верхней части.

Вытяните два разъема с внутренней стороны экрана, они должны легко вытянуться. Обратите внимание, что синий находится вверху, а розовый внизу.

Сделайте то же самое с двумя разъемами сверху.

Аккуратно отсоедините этот шлейф от экрана.

Эти шлейфы могут быть хрупкими, поэтому не сгибайте, не тяните, не скручивайте и т.д. - может помочь, если под положить кредитную карту, чтобы ослабить клей.

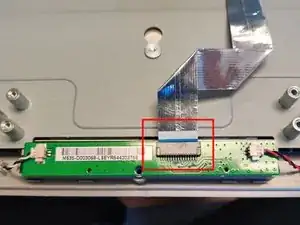

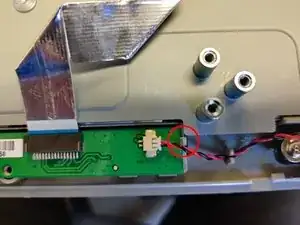

Оттяните пластиковый фиксатор от ПП (осторожно, чтобы не сломать его), чтобы получить лучший доступ к разъему шлейфа. Он будет по-прежнему прикреплен к динамикам, но мы только ослабляем его.

Осторожно извлеките шлейф из разъема.

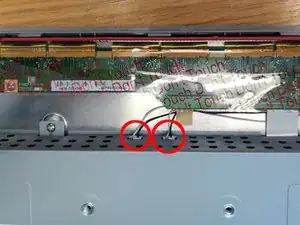

Удалите 2 винта Philips в нижней левой и нижней правой частях внутреннего экрана, чтобы освободить скользящую панель.

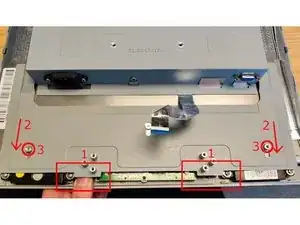

Пластиковое обрамление в точках, отмеченных (1), можно немного надавить наружу (в сторону от и перпендикулярно ЖК панели), например, большим и указательным пальцами, что создаст зазор для металлической пластины, чтобы она могла скользить в направлении стрелок (2), пока слоты не будут выровнены, как на (3). Затем эта плита может быть снята.

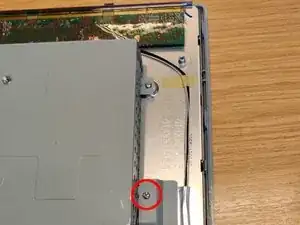

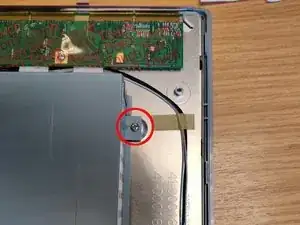

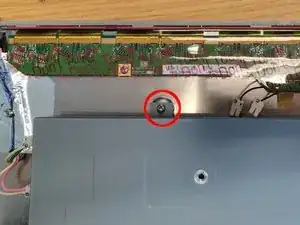

Удалите оставшиеся 2 винта Philips в верхней левой и верхней правой частях внутреннего экрана.

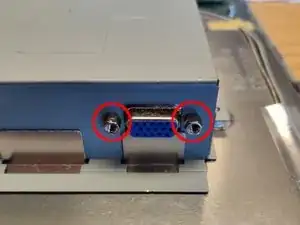

Используйте 5-мм шестигранный ключ или плоскогубцы, чтобы открутить гайки VGA.

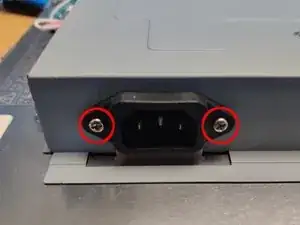

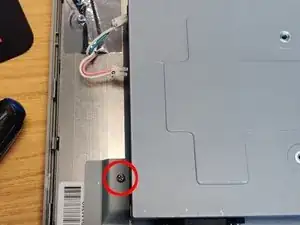

Удалите 2 винта Philips из разъема переменного тока.

Затем внутренний металлический экран/корпус можно будет наконец снять (прямо вверх), чтобы получить доступ к схемам.

Конденсаторы хранят заряд, который может вас поразить. Конденсаторы на этой плате относительно маленькие и должны быть безвредны, но на всякий случай оставьте их отключёнными на 24 часа и подумайте о том, чтобы использовать зонд для разряда конденсаторов или мультиметр, установив его на измерение тока.

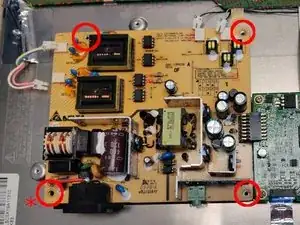

Удалите 3 коротких винта Philips и 1 крупный винт Philips с шайбой (отмечен *), чтобы освободить плату БП. Она поднимется немного от стержней и прямым движением от разъема к плате логики/ввода-вывода.

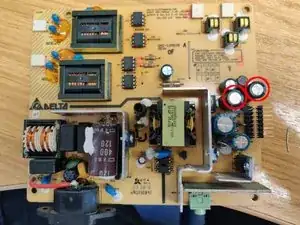

Определите два конденсатора, которые необходимо заменить, как показано на кружках. Запомните их ориентацию на случай, если у вас есть другая версия платы, или сделайте фотографию. Вероятно, они выпуклые сверху и, возможно, протекают. (Не видно на первом фото, так как оно было сделано с новыми конденсаторами на месте)

Используя карманный нож, разрежьте по линии, показанной на втором изображении, чтобы освободить конденсатор от "клея", который прилип к другим компонентам, и сделайте то же самое с клеем на другом конденсаторе. На изображении показан один из неисправных конденсаторов, удалённый, и оставшийся неисправный (вы можете увидеть выпуклость здесь)

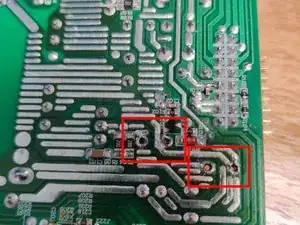

С помощью отсоски для пайки или оплетки для удаления припоя, удалите конденсаторы - их местоположение с лицевой стороны схемы подсвечено на третьем изображении (которое показывает оба удалёнными). Вам нужно будет тянуть конденсатор с компонентной стороны платы, одновременно нагревая каждый вывод поочерёдно, "идя" им из платы.

Убедитесь, что отверстия очищены от припоя, чтобы новые конденсаторы можно было вставить.

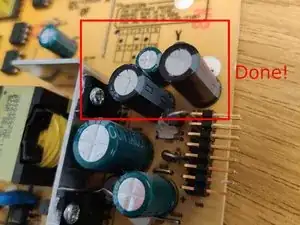

Припаяйте заменяющие конденсаторы, убедившись, что они установлены правильной стороной, как указано в шаге 10 (отрицательный обычно будет с полосой на конденсаторе, и на данной плате оба направлены к ближайшему краю). Плата на стороне компонентов также показывает, какая сторона положительная.

Берегитесь создания соединительных плат.

Используйте кусачки, чтобы обрезать лишние выводы, как только они будут припаиватся.

Готово! Теперь вы можете собрать и протестировать монитор.
