Как вручную ввести режим загрузчика/обновления прошивки на всех моделях OSVR HDK (HDK 1.2, 1.3, 1.4, HDK 2)

Электроника

Это не "типичный" способ обновления прошивки - это техника экстренного восстановления, чаще всего используемая, когда вы установили неправильную версию прошивки (например, HDK 2 на HDK 1.x), хотя она может исправить и другие случаи повреждения прошивки. Она не может решить все проблемы с повреждением прошивки - некоторые требуют использования программатора JTAG (например, Atmel-ICE), но стоит попробовать.

Версия прошивки 1.98 включает дополнительный код, чтобы сделать эту процедуру более вероятной для успешного выполнения.

Шаг 1

Положите гарнитуру HDK лицом вниз на мягкую поверхность. Удалите два винта Phillips #00 с нижней стороны.

Если винты не начинают легко отвинчиваться, вам может понадобиться попробовать другую отвертку. Они довольно маленькие и точные, и, по крайней мере, в моделях 1.3 и позже, кажется, это винты Philips #00 (возможно, только #0 в 1.2), но если ваш набор отверток не точен, их легко испортить. Если винты не поворачиваются, попробуйте другую отвертку.

Шаг 2

Поверните гарнитуру вертикально.

За красным коробкой находится разъем между гибким кабелем, прикрепленным к лицевой панели, и гибким кабелем, обернутым внутри корпуса HMD. Он склеен, помимо самой силы соединения, но все же довольно хрупкий, поэтому при открытии левая сторона должна рассматриваться как "петля".

Теперь только две пары магнитов в верхних углах удерживают лицевую панель на корпусе HMD. (На внутреннем изображении один из магнитов лицевой панели не показан.)

Сверху есть две канавки, отображенные для использования при снятии лицевой панели. Учитывая минимальную силу, удерживающую лицевую панель, и расположение разъема лицевой панели, аккуратно потяните/согните лицевую панель наружу и налево. Не используйте никаких инструментов для этого шага!

На изображениях показан OSVR HDK 1.4, внутренний вид HDK 1.2 и 1.3 крайне схож. Основная плата HDK 2 отличается, но базовая процедура открытия и трассировка кабелей должны быть одинаковыми. Кабель разъема лицевой панели для HDK 2 отличается, менее хрупкий и действительно позволяет легко отсоединять и подключать снова при необходимости.

Избегайте нагрузки на разъем (1.x), выделенный красным: не позволяйте лицевой панели висеть на нем или тянуть за него. Если он отключится внутри, вы заметите, что ИК-диоды отслеживания не светятся. Если разъем не оторвался, вы можете выровнять и мягко прижать его, чтобы восстановить соединение; вы почувствуете щелчок.

Шаг 3

Убедитесь, что HDK включен и подключен к вашему компьютеру через USB, а (на Windows) вы установили последние драйверы.

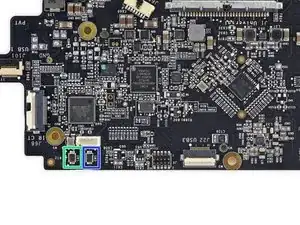

Нажмите и удерживайте SW1 (обозначен здесь в зелёном на плате HDK 2,
