Открытие лицевой панели OSVR HDK 1.2 1.3 1.4 2

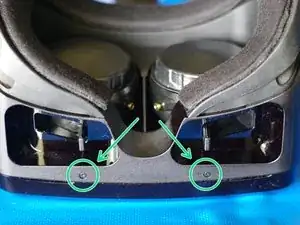

Уложите гарнитуру HDK лицом вниз на мягкую поверхность. Удалите два винта Philips #00 с нижней стороны.

Если винты не откручиваются легко, возможно, вам нужно попробовать другой отвертку. Они довольно маленькие и точные, и, начиная с 1.3, по всей видимости, это Philips #00 (возможно, просто #0 в 1.2), но если ваш набор отверток не идеален, их легко испортить. Если винты не поворачиваются, попробуйте другую отвертку.

Поверните гарнитуру в вертикальное положение.

За красным блоком находится соединитель между гибким шнуром, прикрепленным к лицевой панели, и гибким шнуром, завернутым внутри корпуса устройства. Он зафиксирован скотчем в дополнение к силе соединения, но все же довольно хрупкий, поэтому при открытии левая сторона должна рассматриваться как «петля».

Теперь только две пары магнитов в верхних углах удерживают лицевую панель на корпусе устройства. (На внутреннем изображении один из магнитов лицевой панели не показан.)

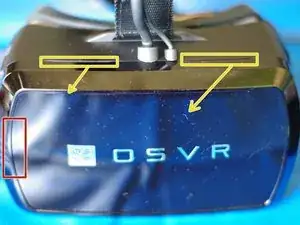

Сверху есть две прорези, отмеченные для использования при снятии лицевой панели. Учитывая минимальное усилие, удерживающее лицевую панель, и расположение соединителя лицевой панели, аккуратно потяните/сложите лицевую панель влево. Не используйте никаких инструментов для этого шага!

Изображения показывают OSVR HDK 1.4, внутренне HDK 1.2 и 1.3 выглядят крайне схожими. Основная плата HDK 2 отличается, но основной процесс открытия и кабели отслеживания должны быть одинаковыми. Кабель соединителя лицевой панели для HDK 2 другой, менее хрупкий и позволяет легко отключать/подключать при необходимости.

Избегайте нагрузки на соединитель (1.x), выделенный красным: не позволяйте лицевой панели свисать с него или тянуть за него. Если он отключится внутри, вы заметите, что ИК-светодиоды отслеживания не светятся. Пока соединитель не оторван, вы можете выровнять его и аккуратно сжать, чтобы снова установить соединение и исправить это; вы почувствуете, как он защелкнется.
