Модификация 422TTL для настольного источника питания постоянного тока
Advantech 422TTL используется для преобразования сигнала TTL в дифференциальный сигнал 422. Однако при использовании рекомендованного источника питания выход на стороне RS-422 полностью непригоден из-за дешевого импульсного блока питания, вводящего шум. Мы преобразовывали PPS.

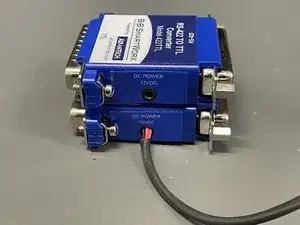

Мы исправили это, используя настольный источник питания 12VDC для чистого питания. Этот гид документирует данную модификацию.
Шаг 1

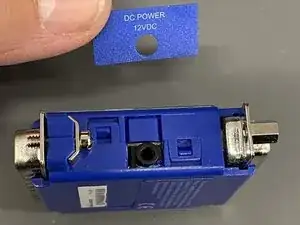

Снимите боковую наклейку (Питание постоянным током 12VDC)

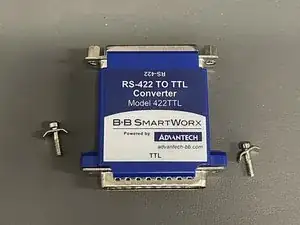

Удалите крепежные детали (винты и металлические язычки)

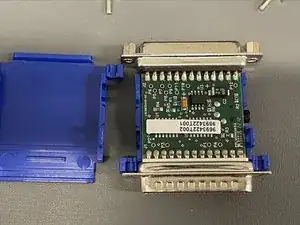

Осторожно поднимите 4 язычка (по 2 с каждой стороны), чтобы разделить устройство на две половины.
Шаг 2

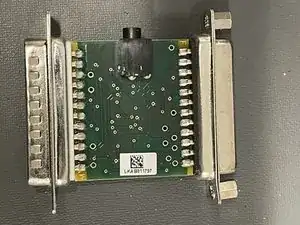

Удалите печатную плату из корпуса, осматривая место подключения адаптера питания в стиле наушников.

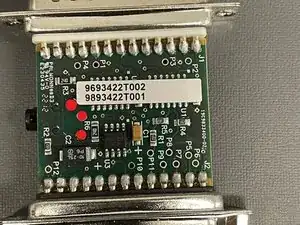

Отпаивайте и удалите адаптер питания.
Шаг 3

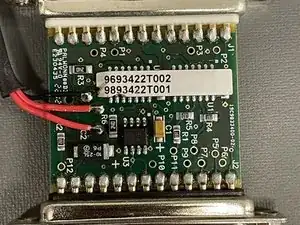

Положительные (красный) и отрицательные (черный) силовые линии должны быть подключены в месте, где был удален разъем.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
