Замена вентилятора охлаждения TMY V08
Если вам нужно заменить вентилятор охлаждения в TMY V08, процесс замены описан в этом руководстве. Это руководство может понадобиться, если проектор выключается неожиданно при длительном просмотре или издаёт громкий гудящий звук. При возникновении таких проблем сначала обратитесь к нашему руководству по устранению неполадок
Перед началом замены убедитесь, что TMY V08 установлен на твердой поверхности. Также убедитесь, что TMY V08 расположен вдали от полов с мягким покрытием и ковров. Это снизит риск возникновения статических электрошоков, которые могут повредить цепь или другие компоненты.
Шаг 1
Переверните проектор вверх дном.
Удалите шесть винтов длиной 10,8 мм с нижней части проектора с помощью крестовой отвертки Phillips #1.
Переверните проектор обратно и снимите верхнюю крышку корпуса с проектора.
Шаг 2
Сожмите и вытяните разъём связанного кабеля из верхней панели.
Снимите верхнюю панель с проектора.
Шаг 3

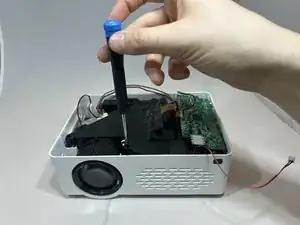

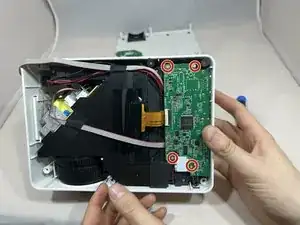

Удалите четыре винта длиной 6,4 мм с материнской платы с помощью крестовой отвертки Phillips #1.

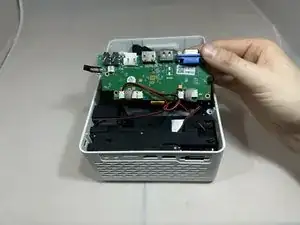

Отведите материнскую плату назад, чтобы открыть доступ к разъёмам под ней.
Шаг 4
Поверните проектор против часовой стрелки на 90 градусов.

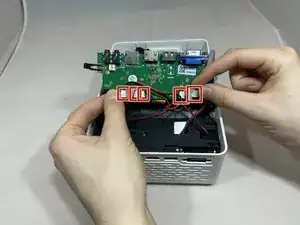

Отключите три разъёма связанных кабелей и два разъёма питания от материнской платы.
Шаг 5
Поверните проектор против часовой стрелки, лицевой частью к себе.

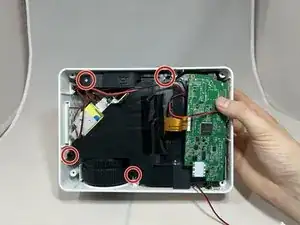

Удалите четыре винта длиной 7,3 мм с чёрной крышки слева от материнской платы с помощью крестовой отвертки Phillips #1.

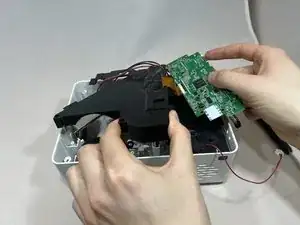

Снимите материнскую плату и чёрную крышку одновременно, осторожно, чтобы не натянуть золотую ленту.
Шаг 6

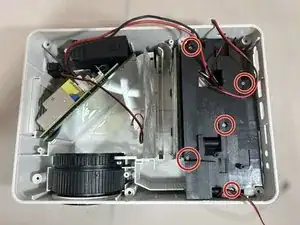

Удалите пять винтов длиной 7,3 мм с чёрной крышки с помощью крестовой отвертки Phillips #1.

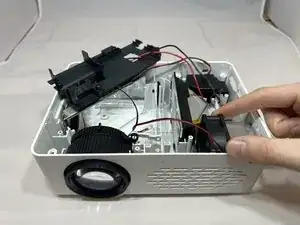

Снимите правую чёрную крышку, обнажив вентилятор.
Шаг 7

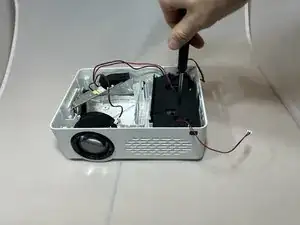

Крепко схватите и поднимите вентилятор, чтобы извлечь его.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
