Замена объектива TMY V08
Если объектив на TMY V08 необходимо заменить, процесс замены описан здесь. Это руководство нужно, если изображение проекции искажено или если объектив треснул. Если одно из этих проблем относится к вашему устройству, обратитесь к нашему руководству по устранению неполадок.
Перед началом замены разместите TMY V08 на твёрдой поверхности, чтобы материнская плата была в безопасности. Также убедитесь, что TMY V08 не стоит на коврах и на полах, не покрытых твёрдой древесиной. Это уменьшит риск статических разрядов, которые могут повредить схему или другие компоненты.
Шаг 1
Переверните проектор вниз корпусом.

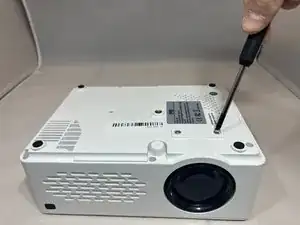

Удалите шесть винтов длиной 10,8 мм с нижней части проектора с помощью крестовой отвёртки Phillips #1.
Поверните проектор обратно и снимите верхнюю панель корпуса с проектора.
Шаг 2
Сожмите и вытащите разъём соединённого кабеля из верхней панели.
Снимите верхнюю панель с проектора.
Шаг 3

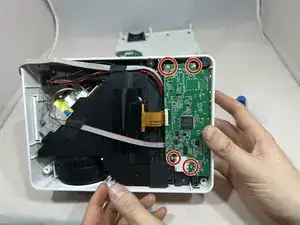

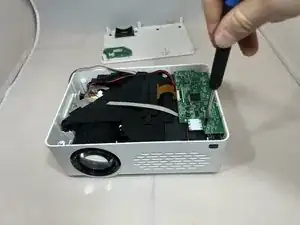

Удалите четыре винта длиной 6,4 мм с материнской платы с помощью крестовой отвёртки Phillips #1.

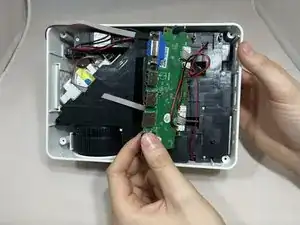

Отодвиньте материнскую плату назад, чтобы обнажить разъёмы под ней.
Шаг 4
Поверните проектор против часовой стрелки на 90 градусов.

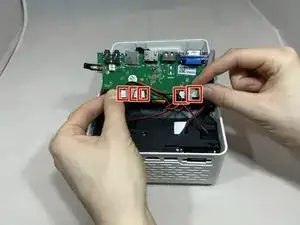

Отсоедините три разъёма комплектных кабелей и два разъёма питания от материнской платы.
Шаг 5
Поверните проектор против часовой стрелки, лицевой частью к себе.

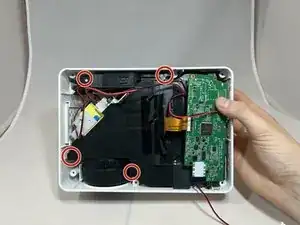

Удалите четыре винта длиной 7,3 мм с чёрной крышки слева от материнской платы с помощью крестовой отвёртки Phillips #1.

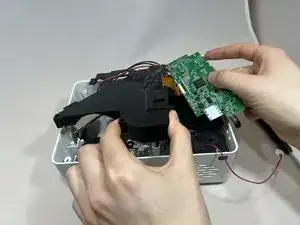

Снимите материнскую плату и чёрную крышку одновременно, осторожно, чтобы не натянуть золотую ленту.
Шаг 6
Переверните проектор так, чтобы снизу была верхняя сторона.

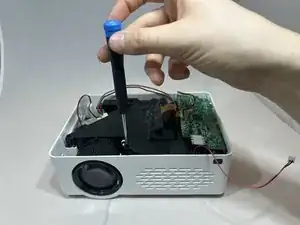

Удалите два винта длиной 13,9 мм с помощью крестовой отвёртки Phillips #1.
Шаг 7
Переверните проектор обратно.

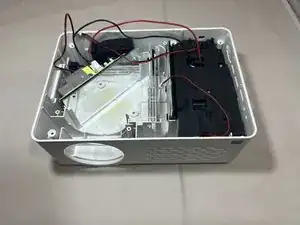

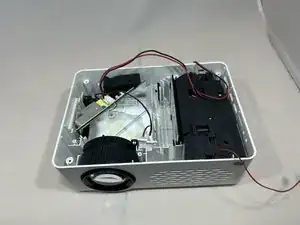

Снимите механизм тонкой регулировки, подняв его вверх.
Шаг 8

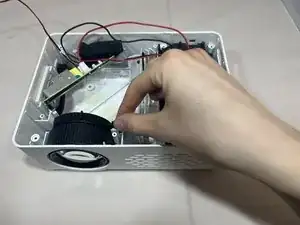

Возьмите объектив за боковую часть.

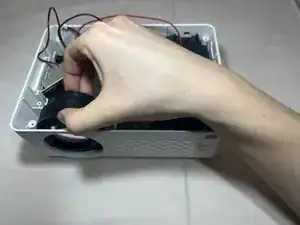

Вытяните объектив наружу из отверстия, одновременно тянув вверх, чтобы снять объектив.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
