Замена порта зарядки TomTom One XL

В этом руководстве показано, как заменить или подключить порт зарядки к материнской плате.

Шаг 1

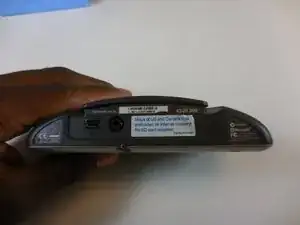

Удалите 4 винта диаметром 0.4 мм на задней панели устройства.

Используя пластиковую лопаточку, приподнимите заднюю часть от экрана LCD. Применяйте умеренное давление, чтобы их разделить.

Вы можете перевернуть TOMTOM XL, чтобы упростить процесс снятия задней панели.

Будьте осторожны, чтобы не повредить два провода, соединяющие детали.

После того как обе половинки будут разделены, они будут соединены двумя проводами.

Осторожно поставьте обе половинки рядом друг с другом, следя за тем, чтобы не повредить провода.

Используя пинцет, отсоедините провода, соединяющие батарею и динамик с материнской платой.

Будьте осторожны при вытаскивании проводов, разъемы легко повредить.

Если вы впервые паяете, обратитесь к руководству по безопасности iFixit.

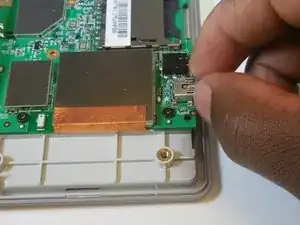

Найдите, где размещается порт зарядки на печатной плате.

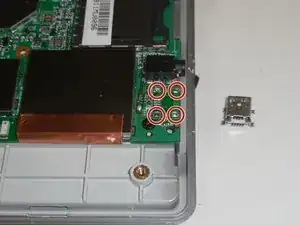

Найдите четыре соединителя на печатной плате и порту зарядки, которые необходимо запаять.

Не забывайте, что паяльник горячий.

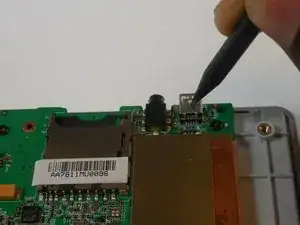

Используя пластиковый инструмент, сильно надавите на верхнюю часть порта зарядки.

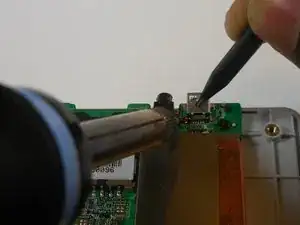

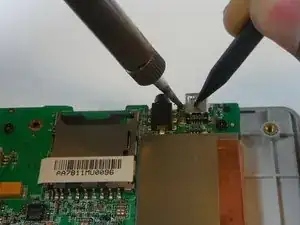

Пока паяльник горячий, прижмите его к четырем углам порта зарядки.

Не касайтесь порта зарядки руками, он может нагреться во время пайки.

Дайте печатной плате и порту зарядки

Перевод руководства с ifixit.com
