Замена ЖК-экрана и сенсорного стекла TomTom One 310

Электроника

Эта модель была принесена мне коллегой на ремонт. Это сильно использовавшийся GPS, который выпал из джипа и треснул оцифровщик. Оцифровщик и ЖК-дисплей доступны как отдельные узлы. Я решил заменить весь модуль целиком, поскольку разница в цене была незначительной.

Шаг 1

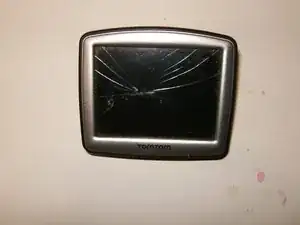

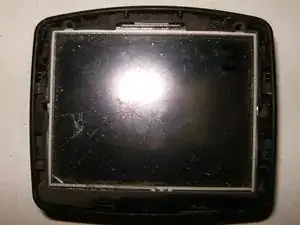

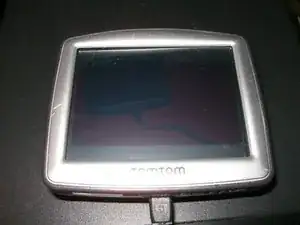

Вот TomTom с явно видимым повреждением. ЖК-дисплей работал, но по понятным причинам оцифровщик не функционировал.

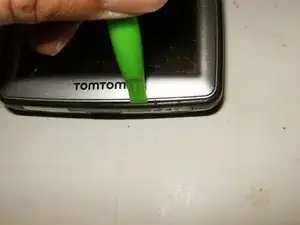

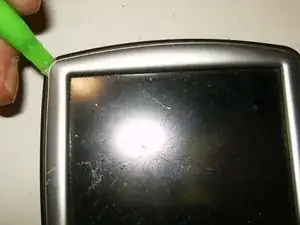

Используйте пластиковый инструмент для вскрытия и вставьте его между внешней частью рамки и пластиковым корпусом. Потребуется приложить усилие, но пластик корпуса достаточно податлив, чтобы это было возможно.

Продолжайте продвигать инструмент по окружности рамки. Необходимо освободить несколько пластиковых защёлок.

Шаг 2

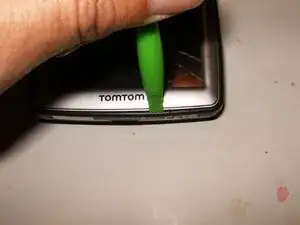

Продолжайте перемещать инструмент к внешним краям,

затем вдоль боковых сторон,

и наконец по верхней части.

Шаг 3

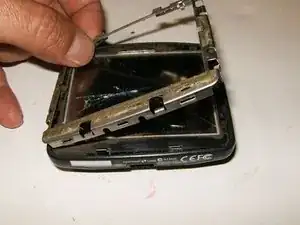

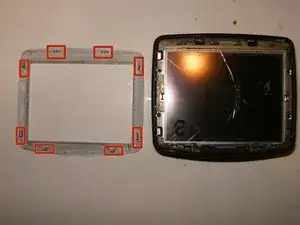

Когда все защёлки освобождены, аккуратно приподнимите рамку и снимите её.

Теперь видны 8 крепёжных защёлок.

Снимите 4 винта с крестообразным шлицем, которые крепят держатель ЖК-дисплея.

Шаг 4

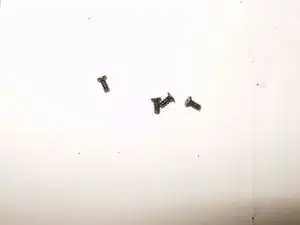

Вот четыре крупнозернистых винта длиной 3 мм.

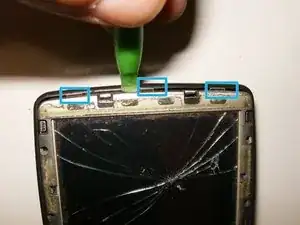

Держатель ЖК-дисплея показывает три металлические защёлки внизу, которые закрепляют его в пластиковом корпусе. Используйте пластиковый инструмент для вскрытия, чтобы отжать эти защёлки.

Вверху находятся две металлические защёлки, которые держат его в корпусе. Используйте пластиковый инструмент для их отжатия.

Шаг 5

Снимите держатель ЖК-дисплея.

Вот ЖК-дисплей без держателя. По периметру дисплея расположен резиновый уплотнитель. Обратите внимание на его положение.

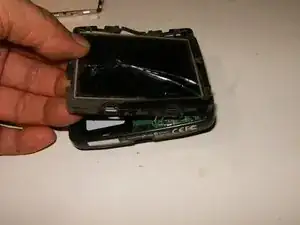

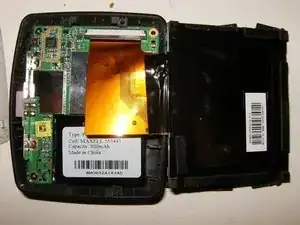

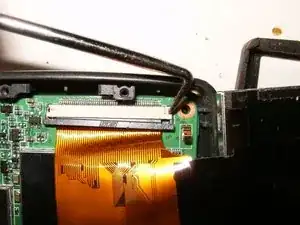

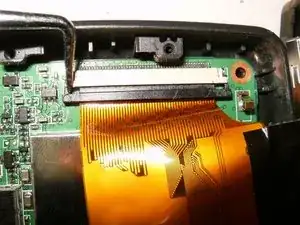

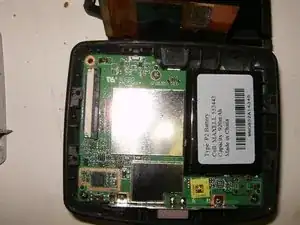

Осторожно поднимите ЖК-дисплей из пластикового корпуса и отогните его к нижней части корпуса. Шлейф дисплея всё ещё подключён и может порваться, если двигать в неправильном направлении или слишком резко.
