Замена материнской платы Motorola Lapdock 100

Чтобы снять клавиатуру, в верхней части клавиатуры в местах, показанных на изображении, находятся три защёлки, которые нужно нажать и отщёлкнуть. Они расположены за каждой из удалённых клавиш.

Вам не нужно снимать клавиши, чтобы отщёлкнуть клавиатуру. Мы сделали это только для фотосъёмки.

Вы можете использовать маленькую металлическую лопатку, чтобы нажать каждую защёлку и избежать царапин на клавиатуре.

Поднимите клавиатуру, чтобы увидеть плоский шлейф, подключённый к контакту.

Отогните фиксатор ZIF, удерживающий плоский шлейф в контакте, как показано на двух снимках, затем аккуратно отсоедините плоский шлейф.

После снятия клавиатуры вы чётко увидите винты под ней. Удалите десять винтов с крестообразной головкой длиной 3 мм.

Переверните лапдок и снимите четыре винта с крестообразной головкой длиной 3,5 мм снизу.

Используйте пластиковый инструмент для поддевания, чтобы снять нижнюю крышку. Убедитесь, что все защёлки освобождены, прежде чем пытаться снять крышку.

Отключите аккумулятор от материнской платы.

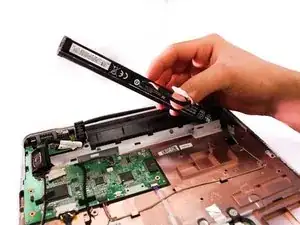

Извлеките аккумулятор.

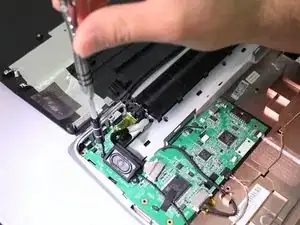

Снимите два винта с крестообразной головкой длиной 2 мм с левого динамика и отодвиньте его от материнской платы.

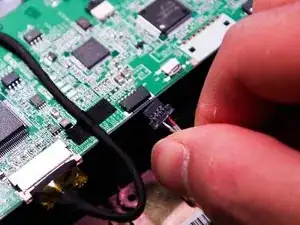

Отключите динамики от материнской платы.

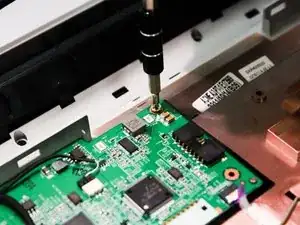

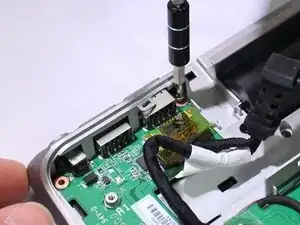

Снимите два винта с крестообразной головкой длиной 2 мм, удерживающие материнскую плату.

Отключите плоский шлейф, который соединяет трекпад с материнской платой.

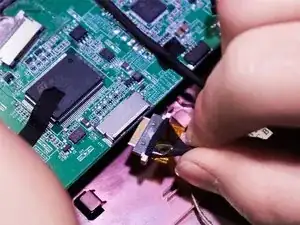

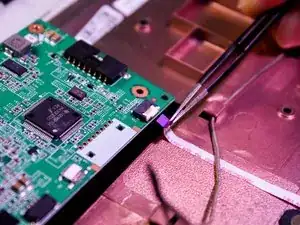

Отключите два провода, соединяющие экран с материнской платой.

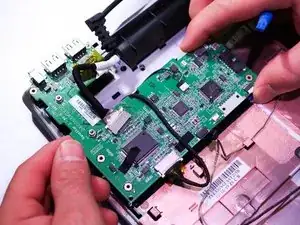

Материнская плата и кабель адаптера для телефона должны быть полностью освобождены от лапдока.

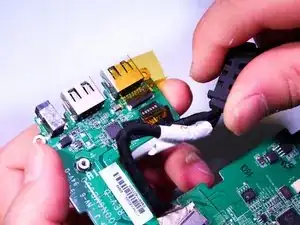

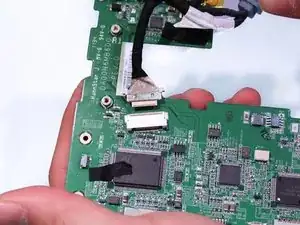

Отключите два разъёма кабеля адаптера телефона от материнской платы.
