Замена тачпада Motorola Lapdock 100
Вы начнёте с выполнения инструкции по снятию нижней крышки лапдока. После этого снимите винты с рамки тачпада и получите доступ к самому тачпаду. Затем отсоедините тачпад от материнской платы. После выполнения всех этих действий вы сможете извлечь тачпад из лапдока.
Шаг 1
Чтобы снять клавиатуру, в верхней части клавиатуры находятся три защёлки в местах, показанных на фото, которые нужно нажать и отщёлкнуть. Они расположены за каждой из снятых клавиш.
Вам не нужно снимать какие-либо клавиши, чтобы отщёлкнуть клавиатуру. Мы сделали это только для наглядности на фотографиях.
Шаг 2
Вы можете использовать небольшой металлический лопаточный инструмент, чтобы нажать каждую защёлку и избежать царапин на клавиатуре.
Шаг 3
Поднимите клавиатуру, чтобы увидеть шлейф, подключённый к контактному разъёму.
Шаг 4
Откиньте вверх ZIF-коннектор, удерживающий шлейф в разъёме, как показано на двух фотографиях, затем аккуратно отсоедините шлейф.
Шаг 5
После снятия клавиатуры вы чётко увидите винты под ней. Снимите десять винтов с крестообразным шлицем длиной 3 мм.
Шаг 6
Переверните лапдок и снимите четыре винта с крестообразным шлицем длиной 3,5 мм снизу.
Шаг 7
Используйте пластиковый лопаточный инструмент, чтобы снять нижнюю крышку. Убедитесь, что все защёлки отщёлкнуты, прежде чем пытаться снять крышку.
Шаг 8

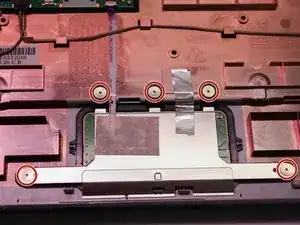

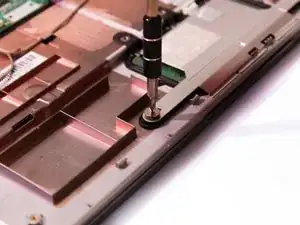

Снимите пять винтов длиной 1,2 мм с головкой PH0 с рамки усиления тачпада.
Шаг 9

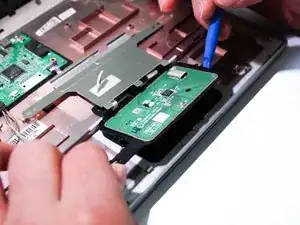

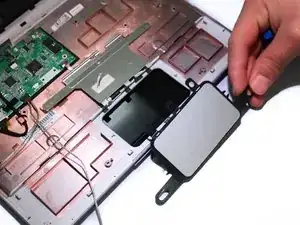

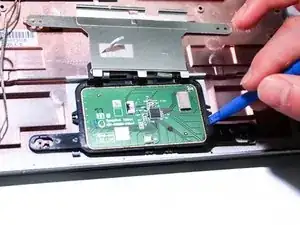

Отсоедините тачпад от шлейфа, который соединяет его с материнской платой, затем используйте пластиковый лопаточный инструмент, чтобы извлечь тачпад.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
