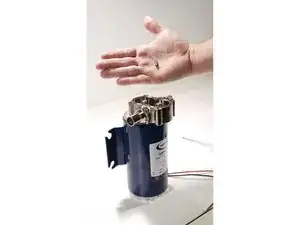

Разборка насоса серии MARCO UP
Если необходимо заменить некоторые детали (например, плату щёточного держателя), это руководство поможет Вам разобрать насос.
Шаг 1
Положите насос на стол, с торцом вверх.

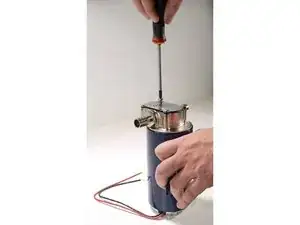

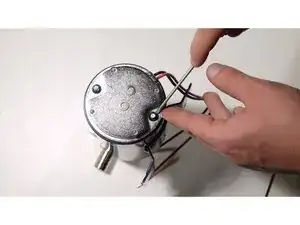

Отвинтите 4 винта отвёрткой.
Снимите уплотнительное кольцо.
Шаг 2

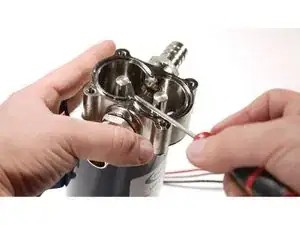

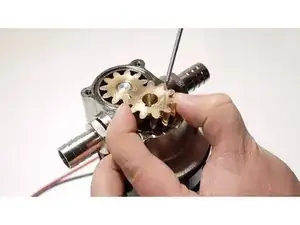

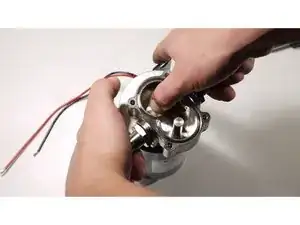

Используя плоскую отвёртку, приложите усилие между двумя зубьями и попытайтесь поднять шестерню. Другой рукой или плоскогубцами (обычно не требуется) снимите первую шестерню.
Снимите вторую шестерню.
Извлеките шпонку с помощью плоской отвёртки: попробуйте приподнять её снизу.
Не забудьте удалить шпонку! Если этого не сделать, продолжить разборку будет невозможно.
Шаг 3

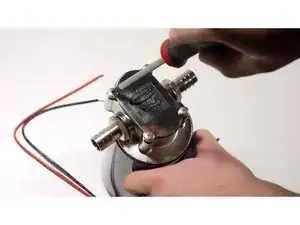

Отвинтите гайки сзади при помощи головчатой отвёртки-ключа.
Снимите шайбу и маленькие уплотнительные кольца.
Шаг 4

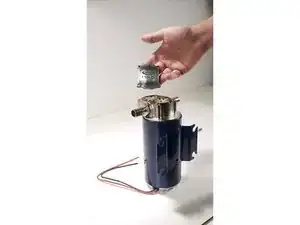

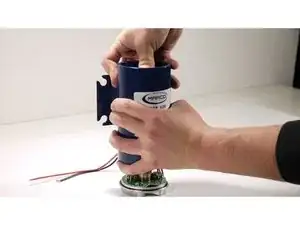

Держите большой палец на валу и поднимите головку насоса, потянув за штуцеры шланга.

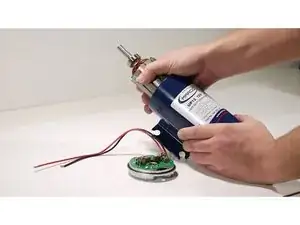

Затем снова удерживая палец на валу, поднимите статор мотора.
Осторожно: магнитное поле сильное, палец может быть сдавлен между частями!
Шаг 5

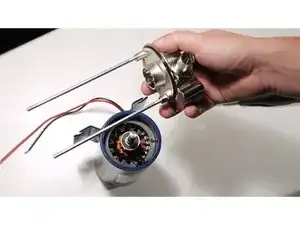

Если ротор застрял в статоре, протолкните его снизу и вытащите с другой стороны.
Они должны быть разделены, чтобы затем собрать их обратно.

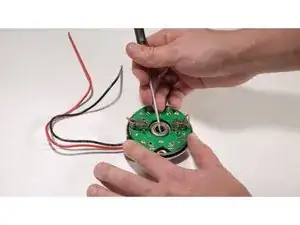

Теперь Вы можете вынуть подшипник и пружину из задней крышки, используя плоскую отвёртку или вал ротора.
Шаг 6

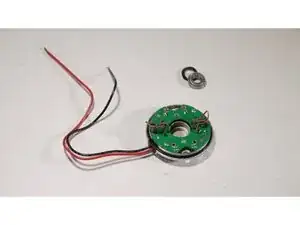

Это детали, которые Вы только что разобрали.
Заключение
Если нужно собрать насос, используйте это руководство: Marco UP Series Electric Pump Assembly
Перевод руководства с ifixit.com
