Разборка Meopta Axomat 4

Сначала снимите фильтр, чтобы случайно его не повредить.

Уберите 3 винта на дне. Более короткий винт уходит в единственное отверстие. Более длинные идут в параллельные отверстия.

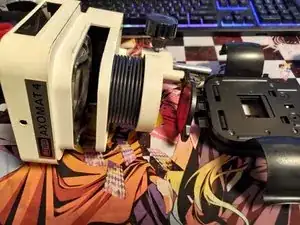

В отличие от Opemus 5 здесь bellows зафиксированы сверху и приклеены(?) снизу, что затрудняет разборку. Если у вас нет инструмента для снятия верхней части, я бы очистил весь узел целиком.

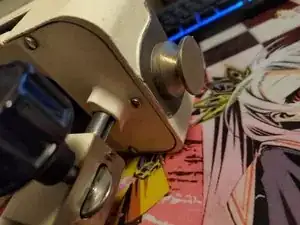

Снимите ручку фокуса. Удалите любые масла или грязь с помощью подходящего растворителя. Ацетон подошел мне. Будьте осторожны и всегда пробуйте растворители на краске/поверхности, где возможные повреждения не будут заметны.

Очистите весь узел в теплой мыльной воде.

Сушите как можно лучше. Не используйте фен для сушки bellows!

Нанесите смазку и соберите обратно.

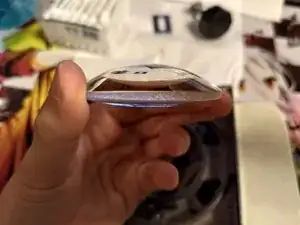

Снимите винт и отложите стекло в сторону.

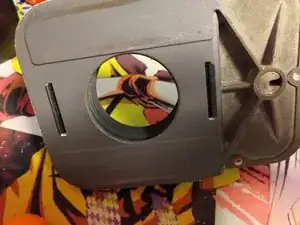

Открутите два больших винта и снимите верхний корпус.

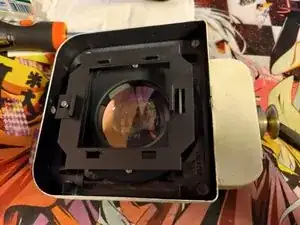

Снимите два винта, чтобы освободить объектив.

Очистите металлические части в теплой мыльной воде. Удалите остатки с помощью подходящих растворителей. Будьте осторожны, чтобы не поцарапать и не удалить матовую черную отделку верхнего корпуса.

Очистите стеклянные части с помощью раствора для чистки объективов.

Соберите обратно.

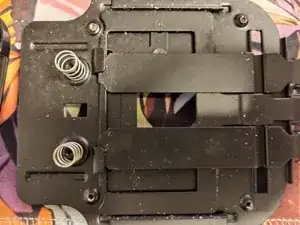

Сначала снимите два винта с пластикового элемента фокуса. Будьте осторожны, так как под ним находятся две пружины.

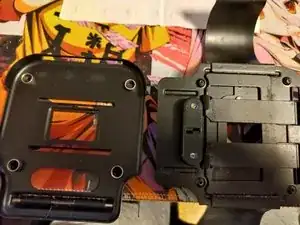

Снимите 4 винта и осторожно извлеките нижнюю пластину. Там находятся 4 металлические шайбы/опоры.

Оставьте "раковину" соединенной.

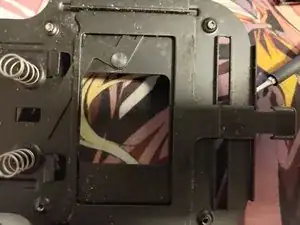

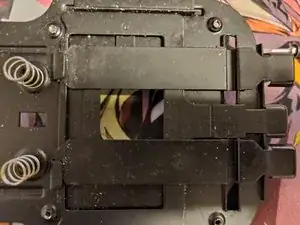

Снимите два слайдера, затем большой слайдер окна.

Удалите смазку. Я снова использовал ацетон, но будьте осторожны, так как он может повредить краску.

Очистите теплой мыльной

Перевод руководства с ifixit.com
