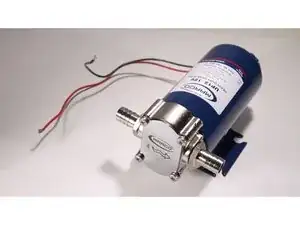

Сборка электрического насоса Marco серии UP

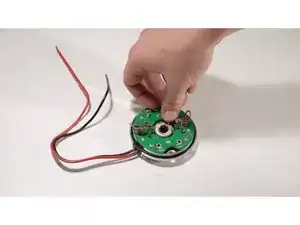

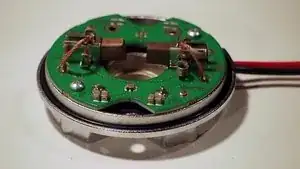

Положите держатель щёток на стол лицевой стороной вверх.

Следуйте шагам в видео, чтобы отвести пружины щёток в сторону.

Оттяните щётки от центра.

Вернитесь сюда, если на следующих шагах статорные магниты притянут ротор.

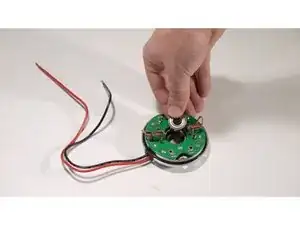

Сначала установите круглую пружину в отверстие.

Затем вставьте шариковый подшипник и слегка прижмите, чтобы убедиться, что он полностью касается дна.

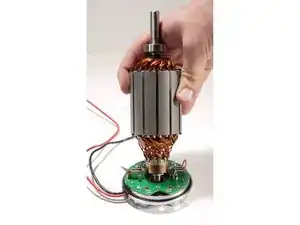

Вставьте вал ротора в шариковый подшипник.

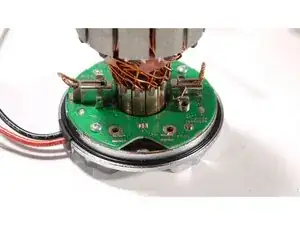

Как показано в видео, приподнимите провода щёток: это облегчает свободное движение щётки в держателе.

Эта операция очень важна: если забыть её выполнить, провод может зажаться в уплотнительном кольце и помешать щётке двигаться к электрическому вращающемуся контактному узлу. Водонепроницаемость также будет нарушена в таком случае.

Вернитесь сюда, если вы собрали всё, но мотор не запускается при подаче питания.

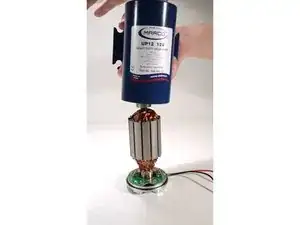

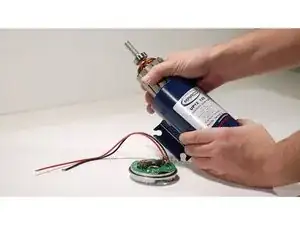

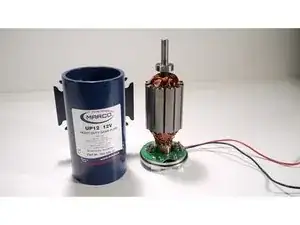

Поместите статорную трубку поверх ротора.

Убедитесь, что логотип MARCO смотрит вверх, иначе насос будет вращаться в неправильном направлении.

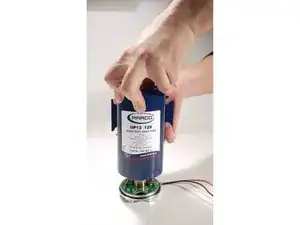

Удерживайте ротор вниз большим пальцем. Магнитное поле сильное и пытается поднять его: если это произойдет, нужно вернуть щётки на место, как на предыдущих шагах.

Убедитесь, что провода щёток расположены правильно!

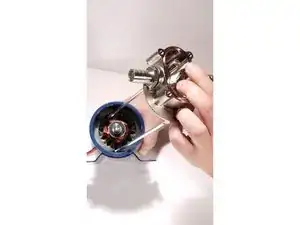

Если вам не удалось предотвратить подъём ротора, вытащите его из статорной трубки, потянув сверху и поджимая снизу.

Когда вы их разделите, начните всё сначала.

Не пытайтесь вставить ротор между щётками без разгрузки пружин щёток! Вы можете повредить их.

Убедитесь, что держатель щёток насоса установлен в правильном положении, как на первой картинке. Кабели должны смотреть вниз справа, а наклейка с логотипом MARCO на статоре — в сторону головки насоса.

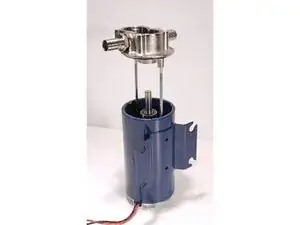

Вставьте стяжные стержни головки насоса в отверстия между магнитами.

Правильный монтаж возможен только в одном положении, в другом случае он будет перевёрнут! Смотрите изображения.

Протолкните стяжные стержни до упора в мотор: они должны выйти с другой стороны, как показано на следующих шагах.

У меньших моторов стяжные стержни расположены горизонтально: ориентируйтесь по положению отверстий в головке насоса, чтобы понять правильное направление их установки!

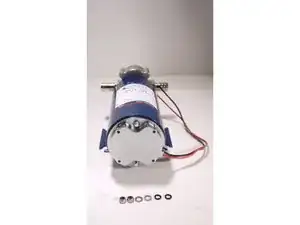

Сначала вставьте уплотнительные кольца.

Затем установите шайбы.

Временно немного закрутите гайки.

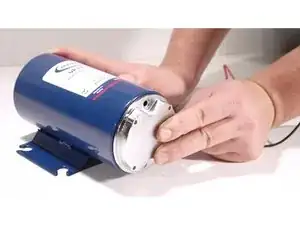

Прежде чем окончательно затянуть гайки, слегка взболтайте сборку или нанесите несколько ударов мягким молотком по задней части насоса, чтобы механические части подстроились друг к другу.

Если есть возможность, проверьте, свободно ли вращается мотор, подключив его к источнику питания прямо сейчас. Это полезный шаг, так как при неправильной сборке щёток придётся снова разбирать насос и начать с шага 4.

Плотно затяните гайки, но будьте готовы ослабить их при необходимости, если насос потребляет слишком большой ток.

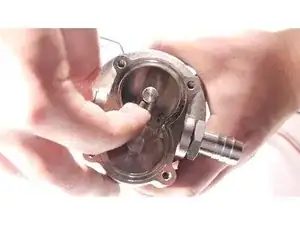

Переверните насос и вставьте шпонку шестерни в вал.

Это может быть сложно на меньших насосах: если у вас недостаточно места, чтобы сдвинуть её пальцем, как на картинках, используйте магнитную плоскую отвёртку для металлической шпонки или плоскую отвёртку с небольшим количеством смазки, чтобы зафиксировать пластиковую шпонку.

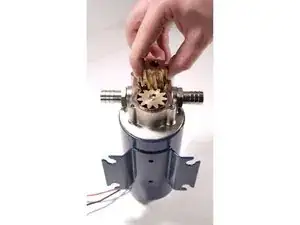

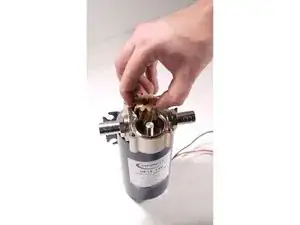

Сначала вставьте шестерню с шпонкой: потом это может быть сложнее, когда вторая шестерня уже на месте.

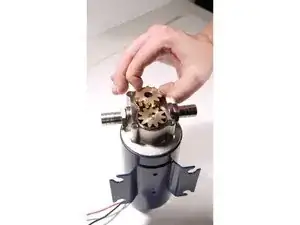

Затем вставьте вторую шестерню.

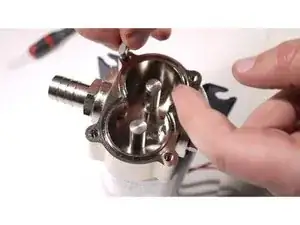

Повторите движения из видео, чтобы установить уплотнительное кольцо в его паз.

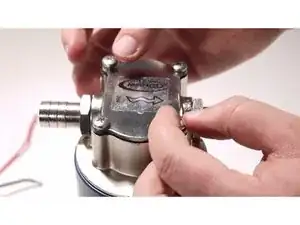

Смотрите стрелку направления потока на наклейке и установите верхнюю пластину, как показано.

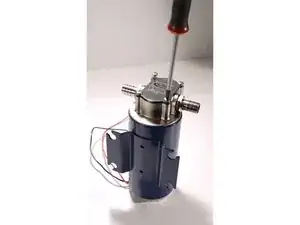

Не затягивайте их слишком сильно, усилия отвёртки достаточно!

Сборка вашего насоса завершена!

Если потребляемый ток слишком велик, немного ослабьте винты верхней пластины (небольшой шаг) при включенном моторе и/или гайки сзади. Дайте несколько секунд свободного вращения и затем снова затяните. Это помогает деталям правильно подстроиться в рабочее положение.
