Разборка и чистка Meopta Opemus 5 (с Anaret 4.5/80)

Если корпус ещё прикреплён к штативу, головке или объективу, сначала снимите их.

Корпус можно разобрать на 3 отдельные части. Открутите 3 винта на дне, чтобы снять меха и фильтр.

С помощью чего‑то более толстого открутите два металлических штифта сверху. Осторожно снимите верхнюю часть. Большой стеклянный узел удерживается средней частью.

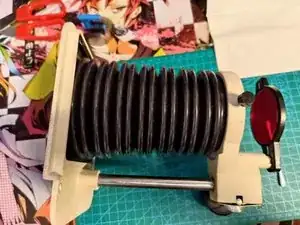

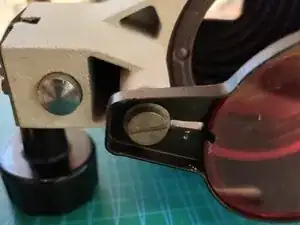

Сначала открутите красный фильтр — это самая хрупкая часть этого узла.

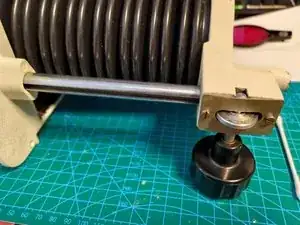

Снимите два винта, удерживающие регулятор фокусировки.

Пластиковые меха зафиксированы 4 винтами сверху и снизу. Сверху есть дополнительная пластина, снизу — фиксирующее кольцо.

Оставьте металлический вал как есть.

Очистите все детали мыльной водой. Высушите полотенцем. На моём устройстве краска была устойчива и её можно было чистить щёткой. Обезжирьте ручку и вал. Используйте подходящие химические средства для удаления других загрязнений или пятен. Если хотите сохранить окраску, всегда испытывайте химикат на небольшом незаметном фрагменте.

НЕ ИСПОЛЬЗУЙТЕ горячую воду для пластиковых мехов — она может их деформировать или разрушить. Если они пропускают свет, используйте чёрную ленту для временного ремонта или найдите замену.

Когда всё очищено и высушено, собирайте в обратном порядке. Нанесите подходящую смазку для регулятора фокусировки. Меха имеют шлиц внизу, поэтому сначала прикрутите нижнюю часть, затем верхнюю.

Оптический узел удерживается вращением и давлением со стороны нижней пластины. Снимите 4 винта с нижней пластины. У меня они были самыми прикипевшими и потребовали немного WD40, чтобы раскрутиться.

Теперь объектив должен провернуться примерно на 1/8 оборота. Снимите и отложите.

Очистите мыльной водой. Высушите полотенцем. Удалите пятна или налёт подходящими химическими средствами.

Когда всё очищено и высушено, соберите обратно.

Если вы живёте в очень влажном климате или у моря, возможно, стоит нанести защитное покрытие внутри этого узла, чтобы предотвратить ржавчину. Но выбор за вами.

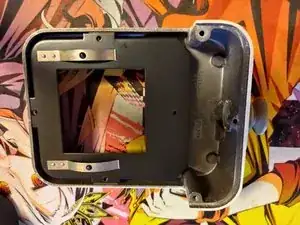

Снимите держатель фильтра, если он всё ещё вставлен.

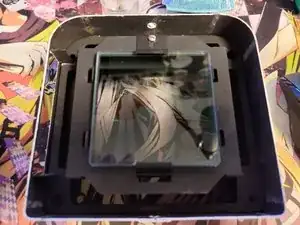

Открутите верхний винт, который держит стеклянный квадрат. Отложите.

Очистите металлический корпус мыльной водой. Снаружи можно почистить щёткой. Однако будьте осторожны — внутри матовое чёрное покрытие. Высушите полотенцем.

Можно промыть стеклянный квадрат в мыльной воде, если он сильно загрязнён. Затем очистите жидкостью для оптики и микрофиброй, чтобы убрать разводы и отпечатки.

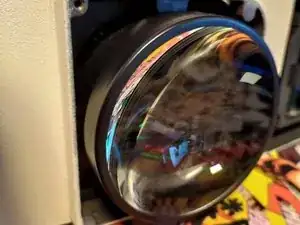

В зависимости от степени загрязнения линзы может понадобиться разобрать. Убедитесь, что верхняя линза чиста. Открутите фиксирующее кольцо.

Если верхняя линза не снимается сама, потребуется усилие. Я использовал присоску из набора iFixit — работает отлично. Будьте очень осторожны! Я тянул сильно, и верхняя линза выскочила, ударилась о металлический узел и затем упала мне на колени. По счастливой случайности без царапин и повреждений.

Очистите обе линзы жидкостью для оптики и микрофиброй.

Соберите оптический узел.

Соберите весь корпус увеличителя обратно.

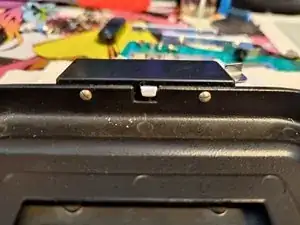

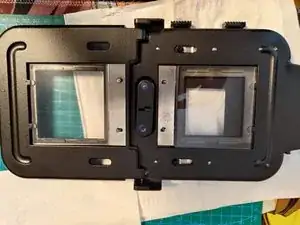

Снимите два стекла. Оба удерживаются по 2 винта. Нижнее — обычное, верхнее — анти-Ньютон.

Открутите два винта, удерживающие пластиковую деталь, используемую для фокусировки. Осторожно — под ней находятся две пружины. Обязательно пометьте или отложите пружины отдельно, так как их несколько и они слегка отличаются.

Снимите ручку, которая держится двумя винтами. Очистите ручку просто влажной тканью, если не требуется глубокая чистка. Внутри есть маленькая пружина, которую снимать не нужно.

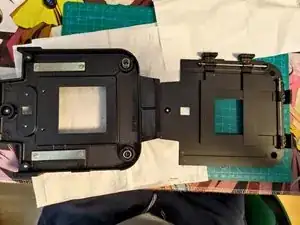

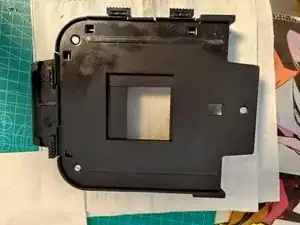

На дне держателя негатива расположены 3 винта. Под двумя винтами справа находятся пружины.

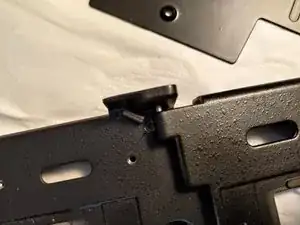

Снимите две металлические пластины, удерживаемые по два винта каждая. Не забудьте нанести свежую смазку при сборке.

В углу ещё два винта‑червяка. Они ничего не держат — просто там. Лучше их снять, чтобы не заржавели.

Очистите обе металлические детали мыльной водой или подходящими растворителями для удаления пятен и жира. Высушите полотенцем.

Очистите стеклянные квадраты жидкостью для оптики и микрофиброй.

Когда всё очищено и полностью высушено, соберите обратно.

Теперь, когда корпус увеличителя очищен и готов, остальное довольно просто.

Деревянная база очищается просто влажной тряпкой, как столешница.

Зажим для ножки, ножка и ручка регулировки высоты — очистите и обезжирьте.

В головке может потребоваться новая лампа или электромонтаж. Будьте осторожны — там 220В!

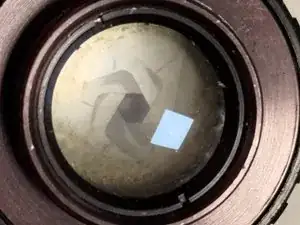

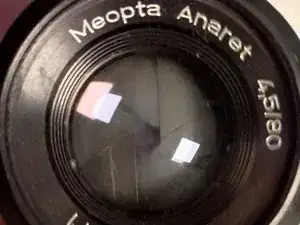

У меня Anaret 4.5/80 мм, который покрывает 6x6 негатив. Один из стеклянных элементов заплесневел.

Продолжение будет позже, так как мне не хватает инструментов. В общем случае используют спаннер для линз и резиновые присоски, чтобы открутить фиксирующие кольца, очищают все элементы жидкостью для оптики и, при плесени, перекисью водорода. Однако если линза сильно поражена плесенью, даже после чистки может остаться неровная поверхность. Такая линза не подлежит восстановлению.
