Замена экрана Motorola Lapdock 100

Электроника

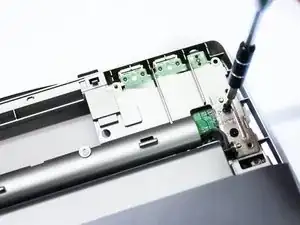

Это одна из более сложных процедур среди руководств по замене корпуса lapdock. Для начала необходимо снять нижнюю крышку lapdock. Затем следует извлечь аккумулятор lapdock и отключить разъёмы от материнской платы, как указано в руководстве. После этого снимите верхнюю крышку lapdock и отвинтите экран, удалив четыре винта, удерживающие экран на месте.

Шаг 1

Чтобы снять клавиатуру, в верхней части клавиатуры есть три защёлки в местах, показанных на фотографии, которые необходимо нажать и отщёлкнуть. Они расположены за каждой из снятых клавиш.

Вам не нужно снимать какие-либо клавиши, чтобы отщёлкнуть клавиатуру. Мы сняли клавиши только для наглядности на фотографиях.

Шаг 2

Можно использовать небольшой металлический медиатор, чтобы надавить на каждую защёлку и избежать царапин на клавиатуре.

Шаг 3

Поднимите клавиатуру, чтобы увидеть ленточный кабель, подключённый к контакту.

Шаг 4

Поднимите фиксатор ZIF, удерживающий ленточный кабель на контакте, как показано на двух фотографиях, затем аккуратно отсоедините ленточный кабель.

Шаг 5

После снятия клавиатуры вы ясно увидите находящиеся под ней винты. Удалите десять винтов с крестообразной головкой длиной 3 мм.

Шаг 6

Переверните Lapdock и снимите четыре винта с крестообразной головкой длиной 3,5 мм с нижней части.

Шаг 7

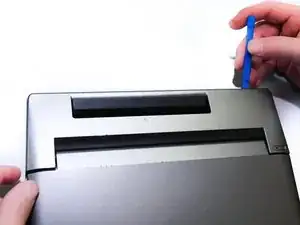

Используйте пластиковый инструмент для поддевания, чтобы снять нижнюю крышку. Убедитесь, что все защёлки отщёлкнуты, прежде чем пытаться снять крышку.

Шаг 8

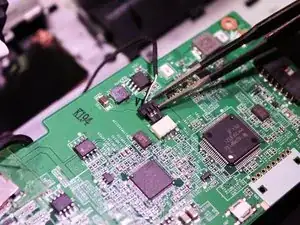

Отключите аккумулятор от материнской платы.

Шаг 9

Снимите аккумулятор.

Шаг 10

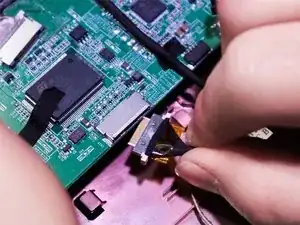

Отключите два провода, подключённых к экрану.

Шаг 11

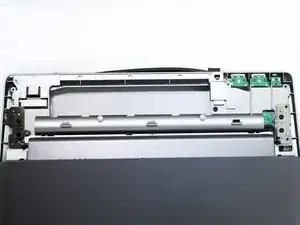

Теперь переверните lapdock обратно. С помощью пластикового инструмента для поддевания отщёлкните и снимите небольшую пластиковую крышку в верхней части lapdock.

Шаг 12

Вставьте здесь мудрость.

Шаг 13
