Замена модуля Wi-Fi на Meural Canvas MC227

Электроника

У Meural Canvas MC227 имеется хроническая неисправность из-за модуля Wi-Fi AMPAK AP6255 в упаковке QFN44. Эта проблема вызывает сбои в соединении Wi-Fi и периодическую недоступность Wi-Fi. Единственное решение — это замена модуля AP6255. Это относительно простая задача, если у вас есть навыки работы с горячим воздухом для де-солдеринга и пайки. Модуль можно легко найти на eBay и Aliexpress за около 10 долларов США. Я не буду углубляться в детали пайки, вы можете найти их в других источниках. После замены модуля устройство будет работать безупречно на протяжении многих лет (мое работает ежедневно уже более 3 лет).

Обратите внимание, перед началом этого ремонта убедитесь, что адаптер питания вашего устройства работает правильно. Иногда напряжение верное, но постоянный выход не отфильтровывается должным образом. Для уверенности я рекомендую протестировать вашу Meural Canvas с известным рабочим адаптером питания 12В 2.5А.

Шаг 1

Удалите все винты с крестовой головкой с задней крышки.

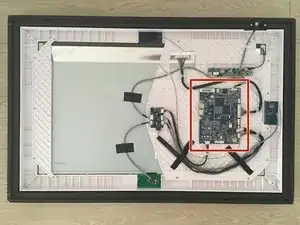

Подойдите к основной плате, снимите все разъемы и винты, освобождая основную плату.

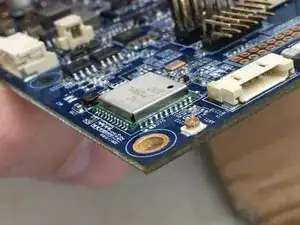

Модуль Wi-Fi показан на последнем фото, это AP6255.

Вам нужно де-солдировать модуль Wi-Fi и заменить его.

Шаг 2

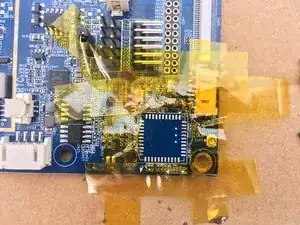

Закройте остальную часть платы клейкой лентой Kapton, чтобы предотвратить повреждение от нагрева.

С помощью фена и большого количества флюса нагрейте модуль, пока он не начнет двигаться.

Удалите модуль Wi-Fi с помощью пинцета.

Очистите область с помощью отмытого припоя и флюса.

Нанесите свежий припой на площадки.

Шаг 3

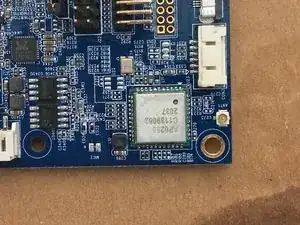

Установите новый модуль Wi-Fi и запаивайте его с помощью фена и большого количества флюса.

Обратите внимание на позиционирование модуля.

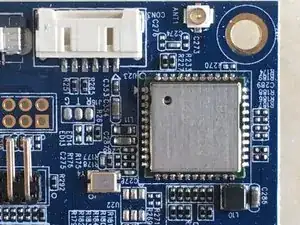

Проверьте пайку со всех сторон и устраните замыкания.

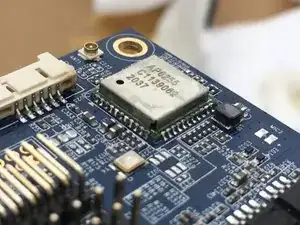

Насладитесь своей работой.

Шаг 4

Очистите и подключите основную плату к устройству.

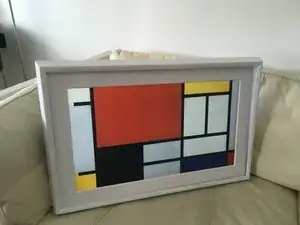

Пока я был там, я перекрасил рамку в матовый белый цвет, выглядит намного красивее.

Подключите все кабели и разъемы.

Перезагрузите и подключите вашу Meural Canvas к сети.

Теперь ваша Meural Canvas не будет иметь проблем с подключением к Wi-Fi.

Наслаждайтесь красивым искусством на красивом экране!

ЗаключениеПеревод руководства с ifixit.com
