Замена батареи Motorola Lapdock 100

Электроника

Чтобы завершить это руководство, Вам нужно будет снять нижнюю крышку лэпдока и извлечь батарею. Для этого Вам необходимо снять клавиатуру и винты под ней. После выполнения следующих шагов Вам нужно будет удалить четыре винта под лэпдоком, а затем продолжить извлечение батареи.

Шаг 1

Чтобы снять клавиатуру, нажмите на три зажима в верхней части клавиатуры в местах, показанных на рисунке. Они расположены за каждой из удаляемых клавиш.

Удалять клавиши для снятия клавиатуры не нужно. Мы сделали это только для фотографий.

Шаг 2

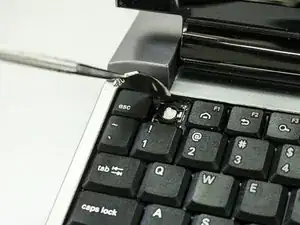

Вы можете использовать маленькую металлическую лопатку, чтобы нажать на каждый зажим, чтобы избежать царапин на клавиатуре.

Шаг 3

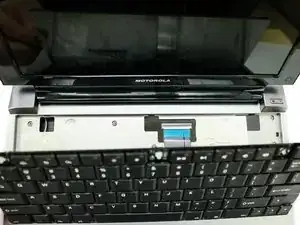

Поднимите клавиатуру, чтобы увидеть шлейф, подключенный к контакту.

Шаг 4

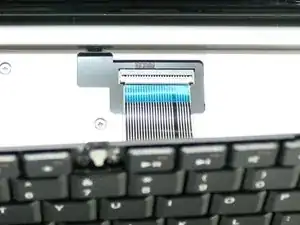

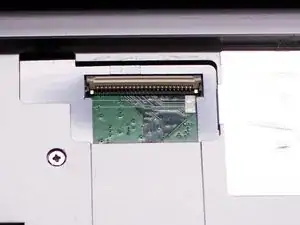

Поднимите ZIF-разъем, удерживающий шлейф на контакте, как показано на двух фотографиях, а затем осторожно отключите шлейф.

Шаг 5

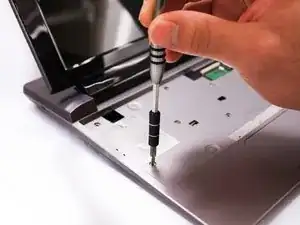

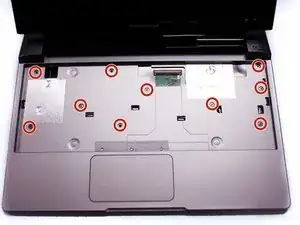

После того как мы сняли клавиатуру, Вы сможете четко видеть винты под ней. Удалите десять винтов с головкой Phillips длиной 3 мм.

Шаг 6

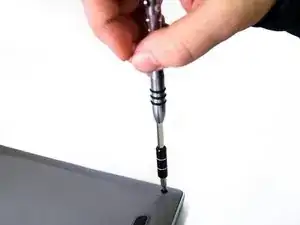

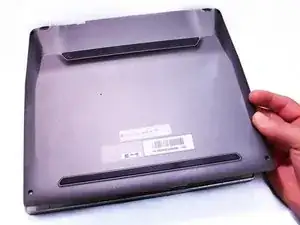

Переверните лэпдок и удалите четыре винта с головкой Phillips длиной 3,5 мм снизу.

Шаг 7

Используйте пластиковый инструмент для вскрытия, чтобы снять нижнюю крышку. Убедитесь, что все зажимы отключены, прежде чем пытаться снять крышку.

Шаг 8

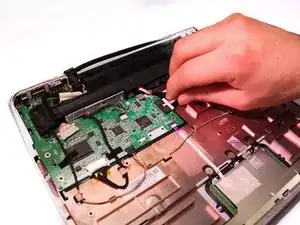

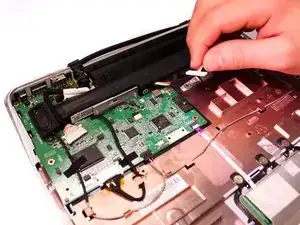

Отключите батарею от материнской платы.

Шаг 9

Перевод руководства с ifixit.com
