Замена кабеля адаптера для телефона Motorola Lapdock 100

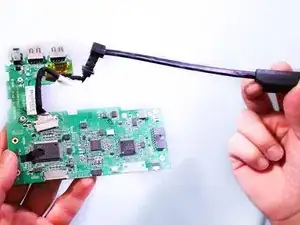

Для начала необходимо снять нижнюю крышку лапдока, как описано в руководстве. После этого нужно извлечь аккумулятор лапдока. Затем отсоедините кабель адаптера телефона от материнской платы. После этого вы сможете снять и заменить кабель.
Шаг 1
Чтобы снять клавиатуру, в верхней части клавиатуры имеются три защёлки в местах, показанных на изображении, которые нужно нажать и отщёлкнуть. Они расположены за каждой из клавиш, которые были сняты.
Вам не нужно снимать клавиши, чтобы отщёлкнуть клавиатуру. Мы сделали это только для демонстрации на фотографиях.
Шаг 2
Вы можете использовать небольшой металлический лопаткообразный инструмент, чтобы нажать каждую защёлку и избежать царапин на клавиатуре.
Шаг 3
Поднимите клавиатуру, чтобы получить доступ к шлейфу, подключённому к контакту.
Шаг 4
Поднимите защёлку ZIF, удерживающую шлейф на контакте, как показано на двух изображениях, затем аккуратно отсоедините шлейф.
Шаг 5
После снятия клавиатуры вы чётко увидите винты под ней. Удалите десять винтов с крестовой шлицей длиной 3 мм.
Шаг 6
Переверните лапдок и снимите четыре винта с крестовой шлицей длиной 3,5 мм с нижней части.
Шаг 7
Используйте пластиковый монтажный инструмент, чтобы снять нижнюю крышку. Убедитесь, что все защёлки отщёлкнуты, прежде чем пытаться снять крышку.
Шаг 8
Отсоедините аккумулятор от материнской платы.
Шаг 9
Снимите аккумулятор.
Шаг 10

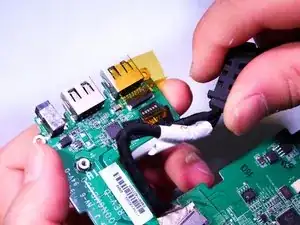

Отсоедините два разъёма от материнской платы, чтобы освободить кабель адаптера.
Вам не нужно снимать материнскую плату, чтобы вынуть кабель адаптера для телефона. Мы сделали это только для демонстрации на фотографиях.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
