Замена динамиков Motorola Lapdock 100

Чтобы снять клавиатуру, нажмите и отстегните три защёлки в верхней части клавиатуры в точках, показанных на изображении. Они находятся за клавишами, которые были сняты.

Вам не нужно снимать какие-либо клавиши, чтобы отстегнуть клавиатуру. Мы сделали это только для наглядности.

Можно использовать небольшой металлический лопатка для нажатия каждой защёлки, чтобы избежать царапин на клавиатуре.

Поднимите клавиатуру, чтобы увидеть шлейф, подключённый к контактам.

Отогните вверх ZIF-разъём, удерживающий шлейф на контакте, как показано на двух фотографиях, затем аккуратно отключите шлейф.

После снятия клавиатуры ясно видны винты под ней. Удалите десять винтов с крестообразной головкой длиной 3 мм.

Переверните Lapdock и удалите четыре винта с крестообразной головкой длиной 3,5 мм с нижней стороны.

Используйте пластиковую лопаточку, чтобы снять нижнюю крышку. Убедитесь, что все защёлки отпущены, прежде чем пытаться снять крышку.

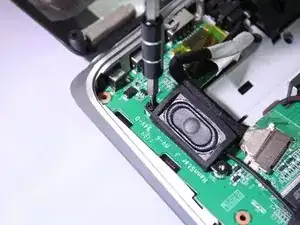

Снимите по два винта с крестообразной головкой длиной 2 мм с каждого динамика.

Вставьте инструмент аккуратно вдоль кромки динамика и подденьте его, чтобы освободить динамик из корпуса.

Отключите динамики от основного модуля.

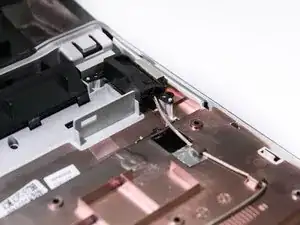

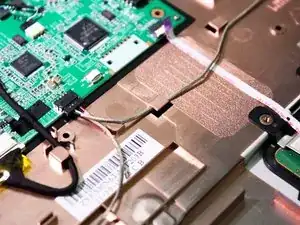

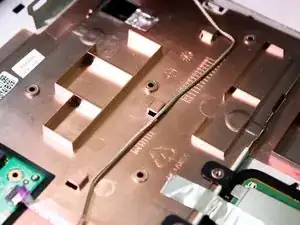

Снимите каждый провод динамика с держателей, фиксирующих их на месте.

Освободите остаточные фиксаторы и аккуратно извлеките динамик из посадочного места.

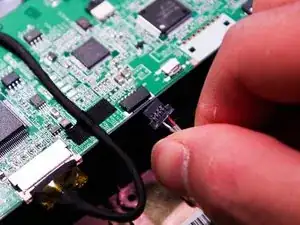

Аккуратно отсоедините разъём динамика от материнской платы.
