Замена конденсаторов блока питания на основной плате домофона Nutone IM-5006
В этом руководстве описан процесс замены конденсаторов на основной плате IM-5006. Включает снятие и разборку. Для выполнения работ потребуется припаивание.

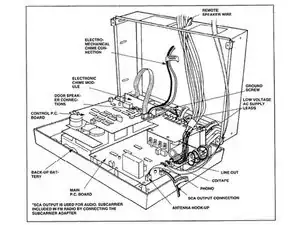

Прилагаю сервисный мануал NuTone и список запчастей с номерами конденсаторов и источниками их приобретения.
Шаг 1
Отключите питание домофона, отключив соответствующий автоматический выключатель.
Шаг 2
Снимите 4 угловых винта, удерживающие домофон в монтажном кронштейне.
Наклоните домофон вниз. Он закреплён на петлях внизу.
Шаг 3
Сделайте фотографии мест подключения каждого провода со стены к домофону.
При снятии проводов закрепите те, которые могут провалиться в стену.
Снимите каждый провод, отмечая их положение и цвет.
Шаг 4
Домофон удерживается двумя металлическими петлями сзади. Сдвиньте их с винтов, которые их удерживают.
Шаг 5
Отметьте места подключения каждого провода на основной печатной плате. Сфотографируйте плату и провода.
Отключите все провода.
Снимите винты, удерживающие основную печатную плату (примерно 9–10).
Снимите основную печатную плату.
Шаг 6
Снимите приподнятую металлическую крышку с платы. Крепится 4 крестообразными винтами.
Шаг 7

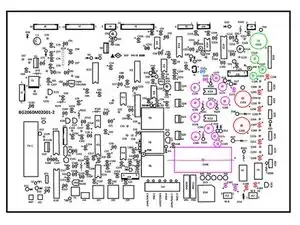

На фото изображена основная плата. Мы будем работать с конденсаторами, которые я выделил цветом.
Необходимо заменить 31 конденсатор. Они расположены в блоке питания главной станции, в блоке питания удалённой станции, в аттенюаторе и усилителе мощности, а также в предусилителе микрофона.
Конденсаторы блока питания главной станции выделены красным.
Конденсаторы блока питания удалённой станции выделены фиолетовым.
Конденсаторы блока питания аттенюатора и усилителя мощности выделены зелёным.
Конденсатор предусилителя микрофона выделен синим.
Шаг 8
По одному снимайте и заменяйте каждый из 31 конденсатора. Выполняя полный цикл для каждого, вы уменьшаете вероятность перепутать и установить конденсатор в неправильное место.
Шаг 9
После замены конденсаторов соберите домофон в обратном порядке.
Сначала установите печатную плату обратно в домофон.
Далее подключите все провода домофона к плате.
Далее установите металлическую крышку поверх заменённых конденсаторов.
Теперь верните домофон на стену
Подсоедините все провода, которые вы отключали ранее
Закройте домофон и закрепите в каждом из 4 углов.
Включите питание (на щитке с автоматами).
Шаг 10
Часто подписи на кнопках домофона стерты.
Прилагается JPG с маркировкой кнопок.
Заключение
Для повторной сборки устройства выполните указанные инструкции в обратном порядке.
