Как изменить фокусировку и масштабирование камеры

Установите продукт на рабочий держатель

Введите режим#11

в высоту фокуса введите высоту, которую хотите установить, например, 5.000

Убедитесь, что фокусировка камеры выше любого препятствия в рабочей области, области проверки инструмента и домашней позиции. В случае индексатора с зажимом продукта высота фокуса должна быть установлена выше высоты зажима в открытом положении.

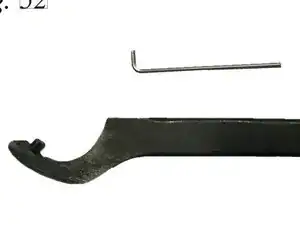

Для настройки вам нужен ключ-фикатор с осью (поставляется с машиной/серой коробкой) и шестигранный ключ 1.5

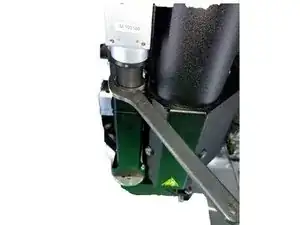

Ослабьте гайку кольца, используя ключ-фикатор с осью, как показано

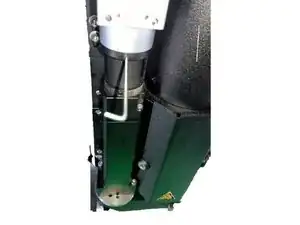

Ослабьте безголовую винт и снимите камеру

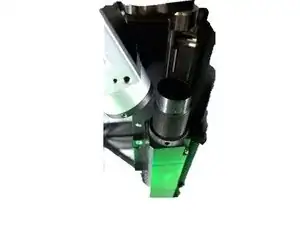

Теперь вы можете закручивать и откручивать резьбовую трубку объектива и контролировать фокусировку, временно установив камеру (без фиксации ее безголовым винтом), сделайте это до тех пор, пока изображение не будет четко на экране.

Когда изображение будет четко сфокусировано → закрутите гайку кольца с помощью специального ключа

Установите камеру и зафиксируйте ее безголовым винтом → После каждой механической регулировки камеры необходимо снова выполнить масштабирование

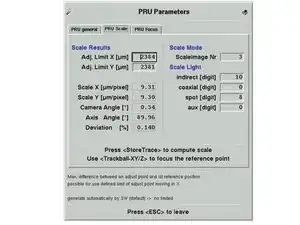

В меню Страница#8 Параметры PRU - выберите вкладку Масштаб PRU, убедитесь, что шаблон ниже четко сфокусирован и есть достаточно света. В противном случае установите параметры освещения

Активируйте кнопку XY (активно = красный светодиод), используйте трекбол для перемещения головки→выберите уникальный шаблон с высоким контрастом

Сохраните трассу

Машина начинает автоматически вычислять масштабирование (головка движется вперед и назад во время масштабирования)

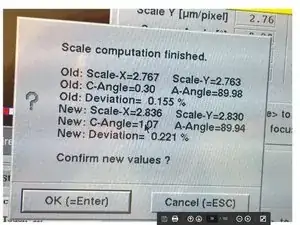

После завершения вычисления масштабирования появится всплывающее окно, как показано

Если значение Новое: отклонение составляет % < 0:2 → подтвердите новое значение с помощью ОК → в противном случае повторите масштабирование (попробуйте другой шаблон)

В
