Замена электронного датчика — электрический насос серии Marco UP

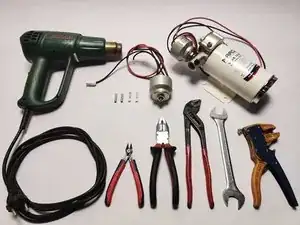

Дополнительный датчик с соединителем и термоусадочной трубкой доступен как комплект для замены на www.marco.it.

Комплекты доступны только для зарегистрированных пользователей и видны для каждого насоса на соответствующей вкладке страницы.

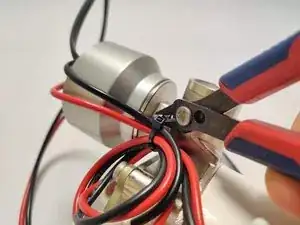

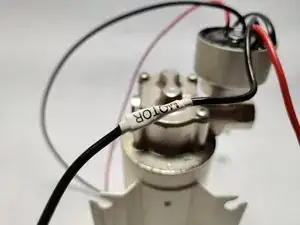

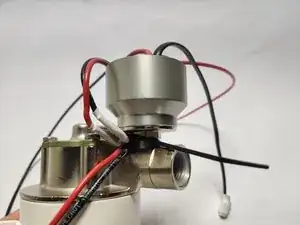

Освободите кабели, разрезав пластиковую стяжку.

Не разрезайте провода, соединяющие датчик с насосом.

Не повредите изоляцию проводов при разрезании пластиковой стяжки.

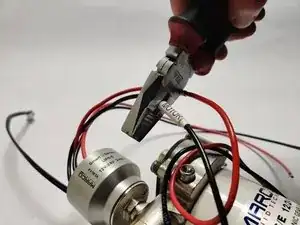

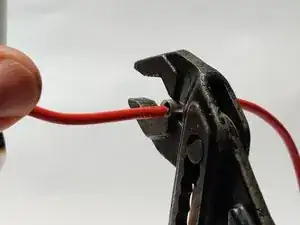

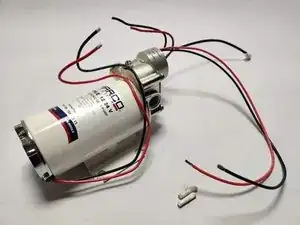

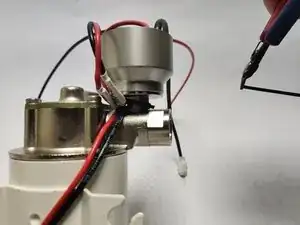

Используйте плоскогубцы, чтобы отрезать красный и чёрный провода до и после соединителя.

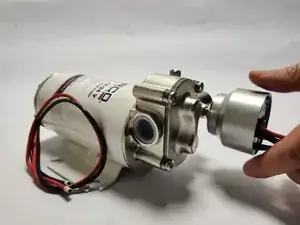

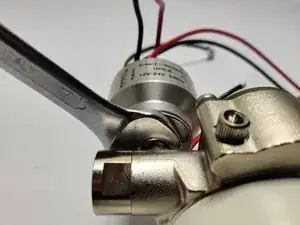

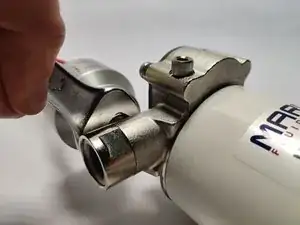

Используйте гаечный ключ на 17 мм, чтобы открутить датчик.

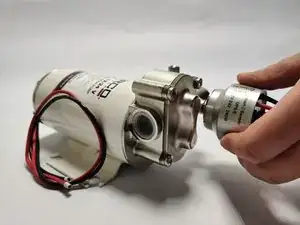

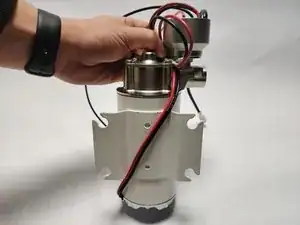

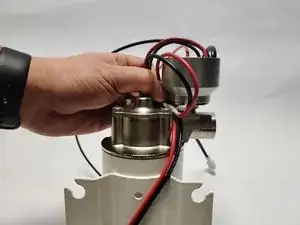

Вверните новый датчик вручную на начальном этапе.

Затяните его ключом до фиксации на месте.

Не перетягивайте резьбу!

Не используйте ленту ФУМ на резьбе: уже имеется уплотнительное кольцо, и лента может вызвать проблемы с обратным клапаном под ним.

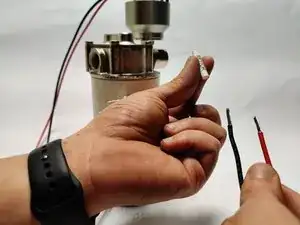

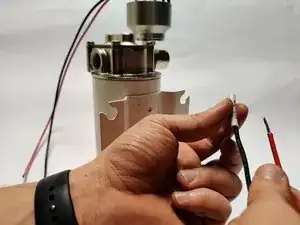

Используйте соединитель как ориентир, чтобы определить, сколько нужно снять изоляции.

Имейте в виду, что провода должны быть максимально внутри, но оголённая жила не должна выходить за пределы соединителя.

С помощью бокорезов или (если есть) стрипперов удалите оболочку.

Действуйте осторожно: не повредите провода внутри, особенно на больших насосах.

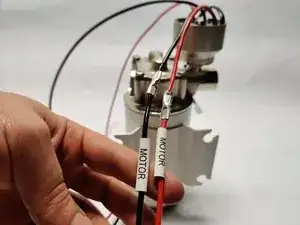

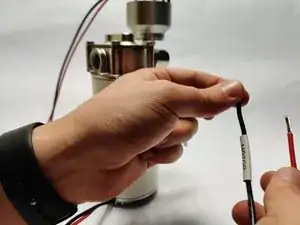

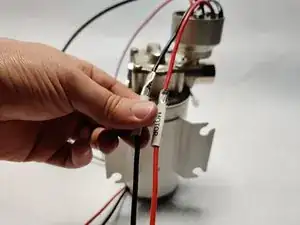

Наденьте термоусадочную трубку на оба питающих провода мотора.

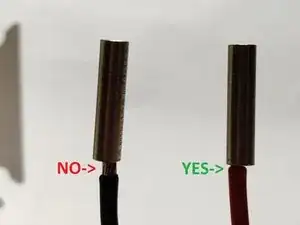

Провод должен быть полностью внутри металлического соединителя: если оголённый участок слишком длинный, немного укоротите его, чтобы он был выровнен как на фото.

Не вставляйте пластиковую оболочку внутрь металлического соединителя: это ухудшит контакт и может вызвать перегрев на больших насосах!

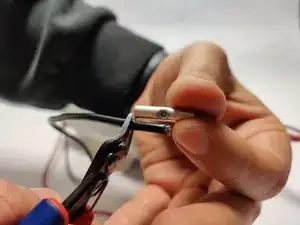

Начните со стороны мотора и зафиксируйте металлический соединитель на проводе прессом.

Для более сильного сжатия используйте внутреннюю часть плоскогубцев, как показано на фото.

Далее вставьте другой конец, короткий провод, идущий от датчика.

Повторите процесс для второго провода.

Наденьте термоусадочную трубку.

Убедитесь, что она полностью покрывает соединитель (она должна быть центрирована!) с обеих сторон.

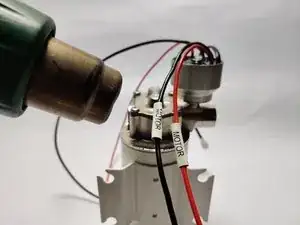

Нагрейте трубки до равномерного усаживания на соединителе.

Не перегревайте: вы можете расплавить провода.

Если у вас нет термофена, можно использовать зажигалку, но не касайтесь пластику огнём: держите на расстоянии.

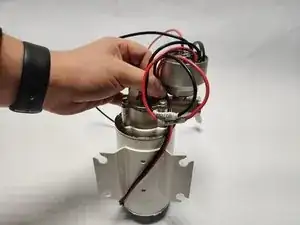

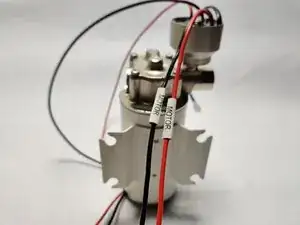

Сформируйте петли проводов, как показано на фотографиях.

Закрепите кабели пластиковой стяжкой.

Обрежьте лишнюю часть стяжки бокорезами.

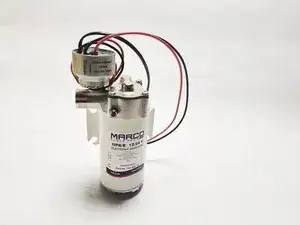

Теперь вы можете пользоваться обновлённым датчиком!
