Замена зеркала TMY V08
Если зеркало на TMY V08 требует замены, процесс его замены описан в данном руководстве. Оно понадобится, если проекция затруднена. При возникновении других проблем может помочь наше руководство по устранению неполадок.
Перед началом замены убедитесь, что TMY V08 находится на твердой поверхности для безопасности материнской платы. Также убедитесь, что проектор не стоит на коврах или немощеных полах. Это снизит риск статических разрядов, которые могут повредить схему или другие компоненты.
Шаг 1
Переверните проектор нижней стороной вверх.
С помощью отвертки Phillips №1 выкрутите шесть винтов длиной 10,8 мм с нижней части проектора.
Переверните проектор обратно и снимите верхнюю крышку корпуса.
Шаг 2

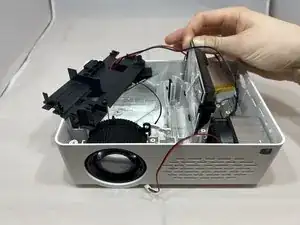

Зажмите и отсоедините жгутовой разъем от верхней панели.
Снимите верхнюю панель с проектора.
Шаг 3

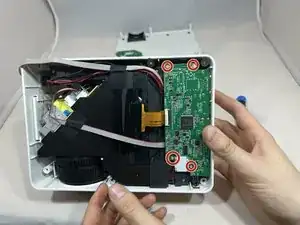

С помощью отвертки Phillips №1 выкрутите четыре винта длиной 6,4 мм с материнской платы.

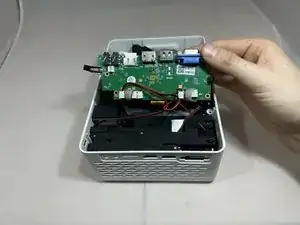

Отогните материнскую плату, чтобы получить доступ к разъемам под ней.
Шаг 4
Поверните проектор на 90 градусов против часовой стрелки.

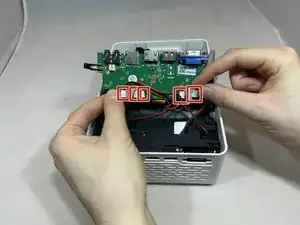

Отсоедините три жгутовых разъема и два силовых кабеля от материнской платы.
Шаг 5
Поверните проектор против часовой стрелки так, чтобы его передняя часть была обращена к вам.

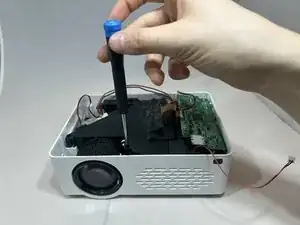

С помощью отвертки Phillips №1 выкрутите четыре винта длиной 7,3 мм с черной крышки слева от материнской платы.

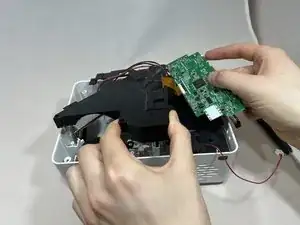

Снимите материнскую плату и черную крышку одновременно, соблюдая осторожность, чтобы не потянуть за золотистую ленту.
Шаг 6

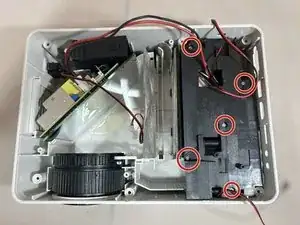

С помощью отвертки Phillips №1 выкрутите пять винтов длиной 7,3 мм с черной крышки.

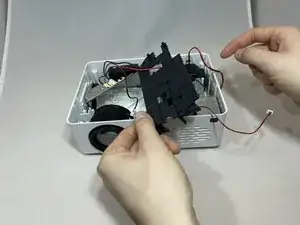

Снимите черную крышку справа.
Шаг 7

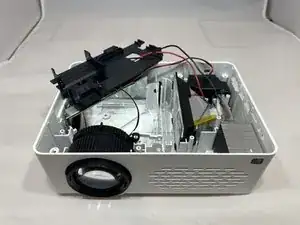

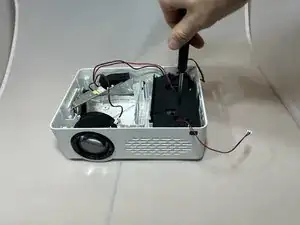

Крепко возьмитесь за зеркало и извлеките его из проектора.
Заключение
Для сборки устройства выполните действия в обратном порядке.
Перевод руководства с ifixit.com
