Замена кнопки настройки беспроводной связи и USB-модуля Samsung Radiant360 R3
В этом руководстве мы будем заменять USB-модуль динамика, который также содержит кнопку для сопряжения динамика с функциями Wi-Fi. Вам необходимо снять нижнюю крышку, отключить разъем от материнской платы и извлечь его из сборки динамика.
Шаг 1

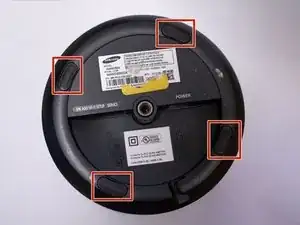

Переверните устройство, чтобы нижняя часть была обращена к вам. Удалите эти ножки с помощью пинцета.

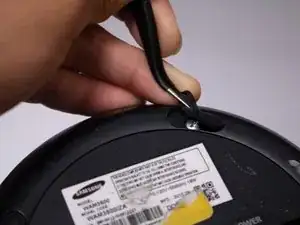

Удалите четыре винта длиной 10 мм с помощью отвертки Phillips #1.
Шаг 2

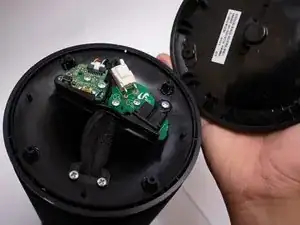

Снимите нижнюю оболочку с динамика.
Шаг 3

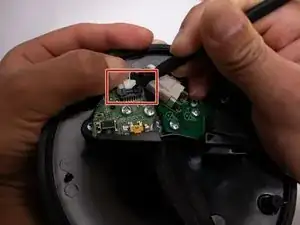

Удалите разъем с платы, нажав на центральную вкладку, одновременно сдвигая разъем с помощью лопатки.
Будьте осторожны, не тяните прямо за провода и не прилагайте слишком много усилий, иначе вы можете сломать разъем.
Шаг 4

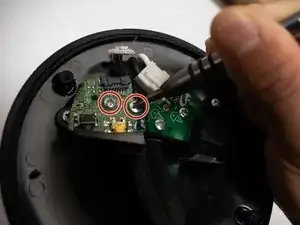

Удалите два винта длиной 10 мм с платы, используя отвертку Phillips #1.
Шаг 5

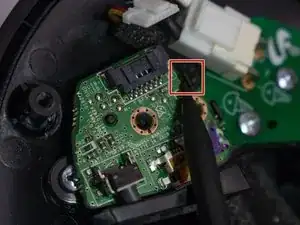

Используйте лопатку, чтобы отодвинуть пластиковую вкладку от платы, пока плата не поднимется.
Удалите плату с USB-модулем из устройства.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
