Замена Bluetooth-модуля Samsung Radiant 360 R1

Работа с устройством при включенном питании может привести к поражению электрическим током. Перед началом убедитесь, что устройство выключено и отсоединено от питания.

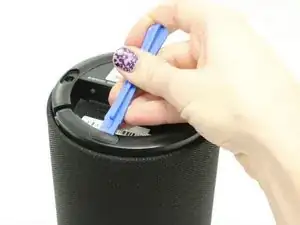

Используйте пластиковый инструмент для вскрытия, чтобы приподнять и снять резиновые заглушки.

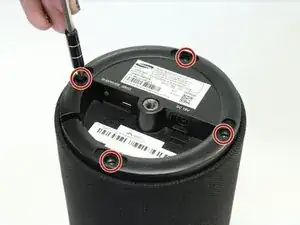

С помощью отвертки PH1 Philips отвинтите четыре винта (9,5 мм x 1,6 мм) с основания.

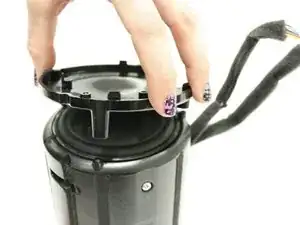

Снимите основание, зафиксировав колонку и используя пластиковый ломик, чтобы отжать основание от корпуса колонки.

Положите колонку на стол панелью управления (Touch Pad) вниз. Таким образом будет открыт панель портов.

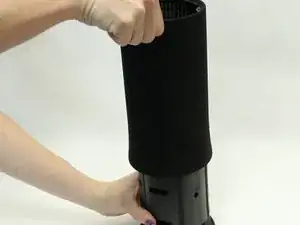

Снимите решетку динамика, зафиксировав колонку на столе и надавив на нижнюю часть колонки. Сдвиньте решетку вверх и отведите от оставшегося торцевого элемента.

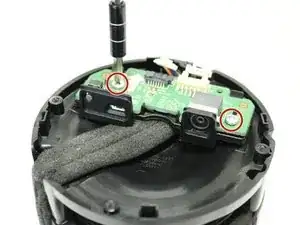

Снимите два видимых винта PH1 Phillips (9,5 мм x 1,6 мм) на панели портов.

Снимите панель портов с корпуса колонки, чтобы получить доступ к ленточным кабелям.

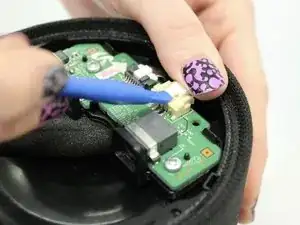

Держа панель портов зафиксированной, отсоедините два ленточных кабеля поочередно, нажав защелку на разъёмах ленточных кабелей и потянув разъём от панели портов.

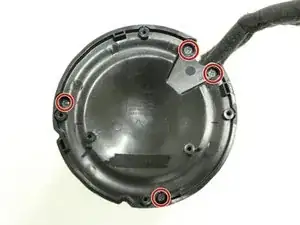

Снимите четыре винта PH1 Phillips (9,5 мм x 1,6 мм) с корпуса портовой части динамика.

Снимите панель портов, обнажив сабвуфер.

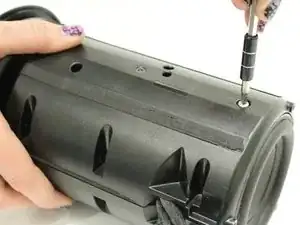

Снимите восемь винтов PH1 Phillips (9,5 мм x 1,6 мм) с правой стороны корпуса колонки.

Снимите один винт PH1 Phillips (9,5 мм x 1,6 мм) с левой стороны корпуса колонки.

Стороны корпуса обозначены буквой «R» и «L» для правой и левой сторон соответственно.

Откройте корпус, чтобы получить доступ к внутренней панели и материнской плате.

Отсоедините ленточный кабель от твитера, который подключен к основной материнской плате.

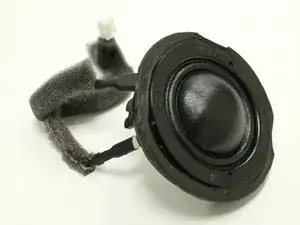

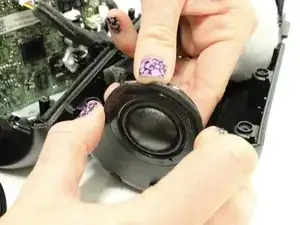

Выдвиньте твитер из корпуса.

Выдвиньте резиновую заглушку из паза в пластиковом корпусе.

Это могло произойти естественным образом при разделении двух половин.

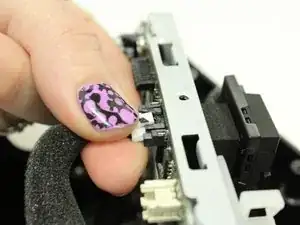

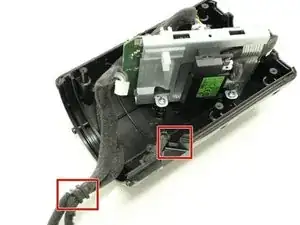

Отсоедините белый разъём, нажав на фиксатор и осторожно вытянув разъём из гнезда.

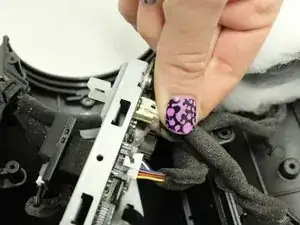

Снимите жгут проводов и отложите в сторону.

Остальные разъёмы в жгуте уже должны быть освобождены на предыдущих шагах.

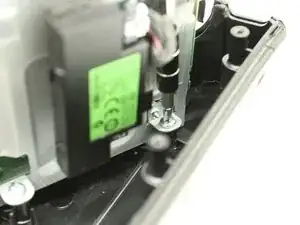

Найдите и снимите два винта PH2 Phillips с основания узла материнской платы.

Эти винты могут быть очень тугими. Будьте осторожны, чтобы не сломать пластик при их снятии.

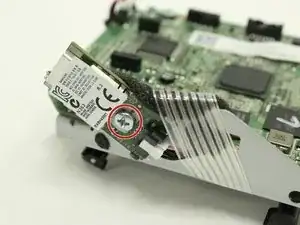

Переверните узел материнской платы и найдите Bluetooth-модуль на стороне металлической рамки.

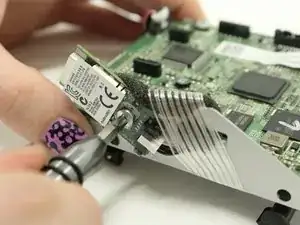

Снимите один винт PH2 Phillips.

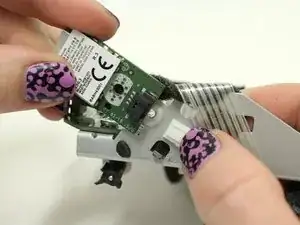

Нажмите белую защёлку и аккуратно потяните Bluetooth-модуль от разъёма и рамки.
