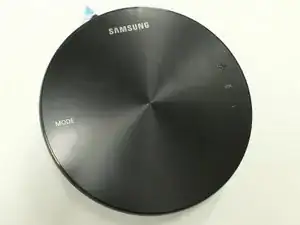

Замена сенсорной панели управления Samsung Radiant 360 R1

Работа с устройством при включённом питании может привести к удару электрическим током. Перед началом обязательно выключите и отключите устройство от сети.

Используйте пластиковый инструмент для открытия, чтобы поднять и снять резиновые заглушки.

Отверткой PH1 с крестообразным шлицем удалите четыре винта (9,5 мм x 1,6 мм) с опорной пластины.

Снимите опорную пластину, зафиксировав колонку и с помощью пластикового монтажного инструмента отожмите опорную пластину от корпуса колонки.

Положите колонку на стол сенсорной панелью вниз. При этом будет открыт портовый модуль.

Снимите решётку колонки, зафиксировав колонку на столе и надавив на дно колонки. Сдвиньте решётку вверх и отведите её от оставшейся заглушки.

Снимите два видимых винта PH1 (9,5 мм x 1,6 мм) на портовой панели.

Снимите портовую панель с корпуса колонки, чтобы открыть лентовые кабели.

Удерживая портовую панель, отсоедините два лентовых кабеля по одному, нажав на фиксирующий зажим на разъёмах лентовых кабелей и потянув разъём от портовой панели.

Снимите четыре винта PH1 (9,5 мм x 1,6 мм) на корпусе портовой части колонки.

Снимите портовую панель, обнажив сабвуфер.

Снимите восемь винтов PH1 (9,5 мм x 1,6 мм) на правой стороне корпуса колонки.

Снимите один винт PH1 (9,5 мм x 1,6 мм) на левой стороне корпуса колонки.

Боковые части корпуса обозначены «R» и «L» для правой и левой сторон.

Откройте корпус, чтобы получить доступ к внутренней панели и плате.

Отсоедините лентовый кабель от твитера, который подключён к основной плате.

Выньте твитер из корпуса.

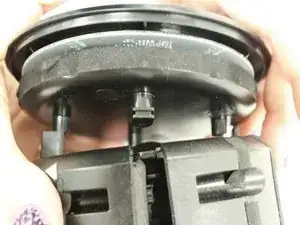

Отделите панель управления от основания.

Панель управления теперь снята.
