Замена твитеров Sonos Era 100

Осторожно снимите резиновую ножку на нижней стороне динамика.

Будьте внимательны, чтобы не растянуть и не повредить резиновую ножку, если вы планируете её повторно использовать. Примените фен или iOpener, чтобы слегка разогреть клей под ножкой для облегчения снятия.

Снимите пять винтов Torx T20 длиной 11 мм, крепящих нижнюю крышку.

Осторожно поднимите и снимите нижнюю крышку.

Осторожно отключите ленточный кабель, подсоединённый под нижней панелью.

Чтобы снять заднюю панель, аккуратно сдвиньте её вниз.

Особенно следите за тонким ленточным кабелем, прикреплённым к верхнему краю.

С помощью пинцета отсоедините плату USB‑C от задней панели.

Удалите винты T10 Torx длиной 8 мм и 11 мм, крепящие решётку динамика.

После снятия решётка должна отойти в обе стороны от корпуса динамика.

Используя лопатку «halberd», аккуратно удалите поролоновую ленту. Делайте это, поддерживая натяжение поролона, как показано на изображениях, и подрезая ленту снизу.

Снимите решётку динамика.

Снимите все четыре винта T10 Torx, крепящие узел сенсорной панели.

Используйте инструмент для раскрытия, чтобы освободить все четыре белых фиксирующих защёлки.

Поднимите узел сенсорной панели перпендикулярно корпусу, стараясь не натягивать подключённый ленточный кабель.

Поднимите чёрную защёлку ZIF, которая фиксирует ленточный кабель сенсорной панели.

Отключите ленточный кабель.

Снимите узел сенсорной панели.

Снимите резиновые заглушки с помощью металлической лопатки.

Снимите два передних нижних винта T10 Torx длиной 11 мм.

Снимите шесть передних винтов T10 Torx.

Снимите четыре винта T10 Torx на задней части устройства.

Подденьте корпус динамика, чтобы получить доступ к внутренним компонентам.

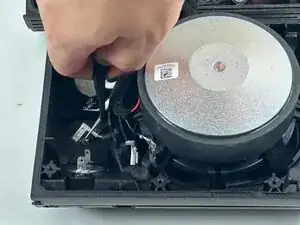

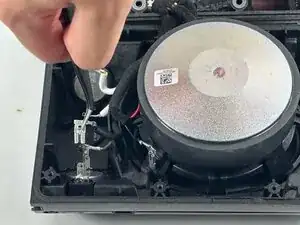

С помощью пинцета отключите положительные и отрицательные штыревые разъёмы от твитера.

Снимите четыре винта T10 Torx длиной 11 мм с передней части узла твитера.

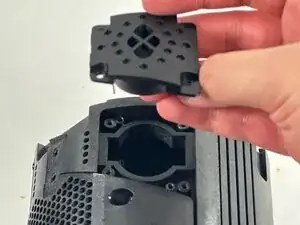

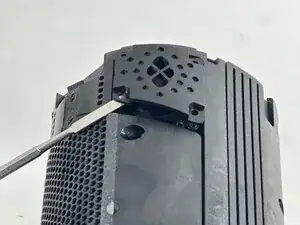

Используйте лопатку, чтобы приподнять твитер из корпуса.

Повторите два предыдущих шага для второго твитера.
