Разборка корпуса колонки Sonos Era 100

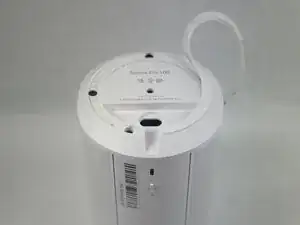

Аккуратно снимите резиновую ножку с нижней стороны колонки.

Берегите резиновую ножку от растяжения или повреждения, если вы планируете использовать её повторно. Используйте фен или iOpener, чтобы слегка нагреть клей под ножкой и облегчить снятие.

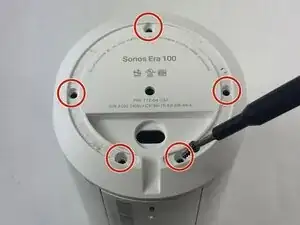

Удалите пять винтов Torx T20 длиной 11 мм, крепящих нижнюю крышку.

Осторожно снимите нижнюю крышку.

Осторожно отсоедините ленточный кабель, подключённый под нижней панелью.

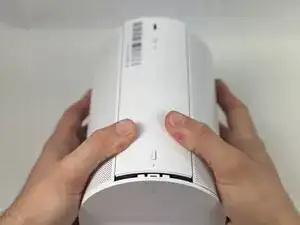

Чтобы отсоединить заднюю панель, аккуратно поддавите её вниз.

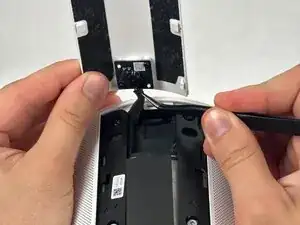

Особенно внимательно обращайтесь с деликатным ленточным кабелем, прикреплённым к верхнему краю.

Используйте пинцет, чтобы отсоединить плату USB-C от задней панели.

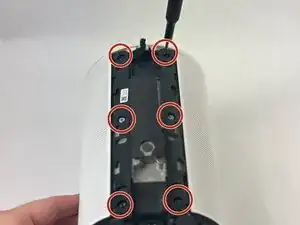

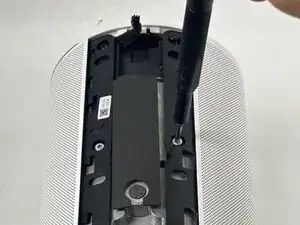

Удалите винты Torx T10 длиной 8 мм и 11 мм, удерживающие решётку динамика.

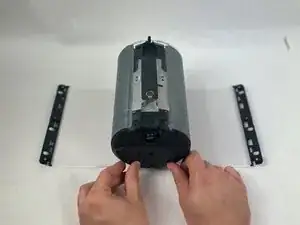

После снятия решётка должна упасть по обеим сторонам колонки.

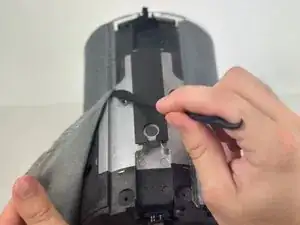

С помощью шпателя типа halberd аккуратно снимите поролоновую ленту. Для этого удерживайте натяжение поролона, показанного на изображениях, и подрежьте ленту снизу.

Снимите решётку динамика.

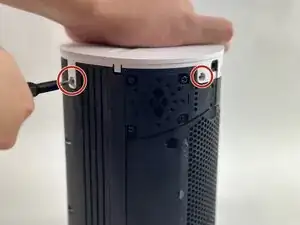

Удалите все четыре винта Torx T10, крепящие узел сенсорной панели.

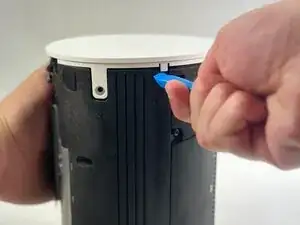

С помощью монтажного инструмента отпустите все четыре белых фиксирующих зажима.

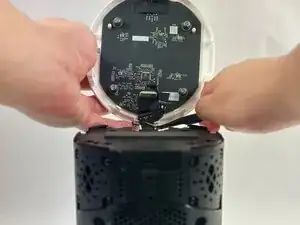

Поднимите узел сенсорной панели перпендикулярно корпусу, следя за тем, чтобы не растянуть подключённый ленточный кабель.

Поднимите чёрную защёлку ZIF, фиксирующую ленточный кабель сенсорной панели.

Отсоедините ленточный кабель.

Снимите узел сенсорной панели.

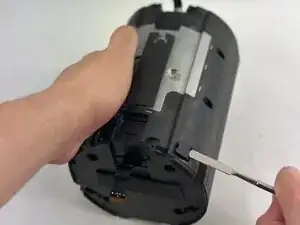

Снимите резиновые заглушки с помощью металлического шпателя.

Удалите два передних нижних винта Torx T10 длиной 11 мм.

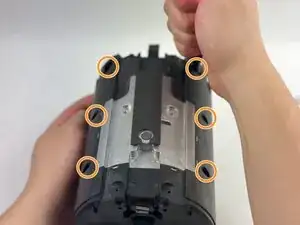

Удалите шесть передних винтов Torx T10.

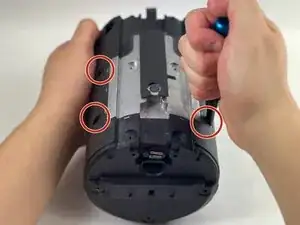

Удалите четыре винта Torx T10 на задней части устройства.

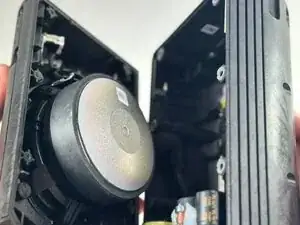

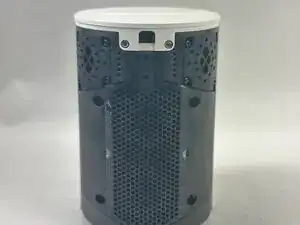

Подденьте корпус колонки, чтобы получить доступ к внутренностям.
