Замена модуля Wi‑Fi Samsung Radiant 360 R1

Работа с устройством во включённом состоянии может привести к электрическому удару. Перед началом выключите устройство и отключите его от сети.

Используйте пластиковый инструмент для вскрытия, чтобы поддеть и снять резиновые заглушки.

Отвинтите четыре винта PH1 Phillips (9,5 мм x 1,6 мм) с монтажной пластины основания.

Снимите монтажную пластину основания, зафиксировав колонку и используя пластиковый инструмент для поддёма, чтобы отжать пластину от корпуса колонки.

Положите колонку на стол так, чтобы сенсорная панель была обращена вниз. В результате у вас останется открытой панель с портами.

Снимите решётку динамика, зафиксировав колонку на столе и надавливая на нижнюю часть корпуса. Подвигайте решётку вверх и отведите её от оставшегося торцевого элемента.

Снимите два открытых винта PH1 Phillips (9,5 мм x 1,6 мм) на панели с портами.

Снимите панель с портами с корпуса колонки, обнажив ленточные кабели.

Держа панель с портами под фиксированием, отсоединяйте ленточные кабели по одному, нажимая фиксатор на разъёмах ленточных кабелей и вытягивая разъём от панели.

Отвинтите четыре винта PH1 Phillips (9,5 мм x 1,6 мм) на корпусе около разъёма.

Снимите панель с портами, обнажив сабвуфер.

Отвинтите восемь винтов PH1 Phillips (9,5 мм x 1,6 мм) на правой стороне корпуса колонки.

Отвинтите один винт PH1 Phillips (9,5 мм x 1,6 мм) на левой стороне корпуса колонки.

Стороны корпуса обозначены буквами «R» и «L» для правой и левой стороны соответственно.

Откройте корпус, чтобы получить доступ к внутренней панели и материнской плате.

Отсоедините ленточный кабель от твитера, который подключён к основной материнской плате.

Выдвиньте твитер из корпуса.

Вытащите резиновую заглушку из посадочного места в пластиковом корпусе.

Это могло произойти естественным образом при разделении двух половинок корпуса.

Отсоедините белый разъём, нажав на фиксатор и аккуратно вытянув разъём из гнезда.

Снимите жгут проводов и отложите в сторону.

Другие разъёмы в жгуте должны быть уже отсоединены на предыдущих шагах.

Найдите и снимите два винта PH2 Phillips с основания узла материнской платы.

Эти винты могут быть очень тугими. Будьте осторожны, чтобы не сломать пластик при их выкручивании.

Переверните узел материнской платы и найдите модуль Bluetooth на стороне металлической рамки.

Отвинтите один винт PH2 Phillips.

Нажмите белую защёлку и аккуратно оттяните модуль Bluetooth от разъёма и рамки.

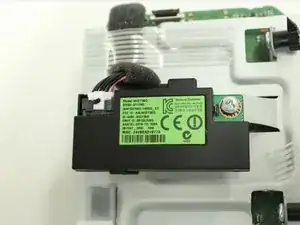

Отсоедините кабель от модуля Wi‑Fi.

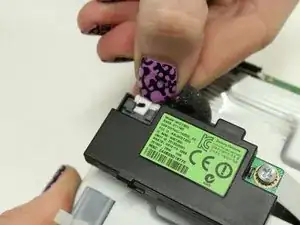

Переверните узел материнской платы и найдите чёрный модуль Wi‑Fi.

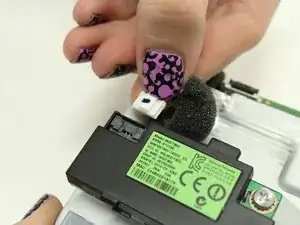

Нажмите белую защёлку на разъёме и аккуратно вытяните разъём, чтобы отсоединить его.

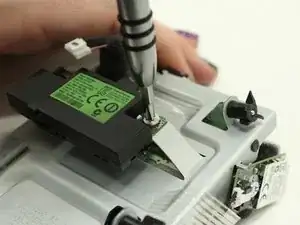

Отвинтите один винт PH2 Phillips, крепящий модуль Wi‑Fi.

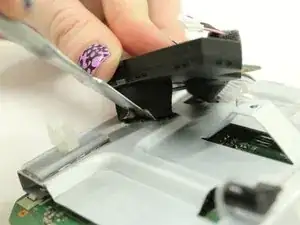

Используйте плоский инструмент для поддёма, чтобы подрезать пенопласт, который фиксирует модуль Wi‑Fi на узле материнской платы.

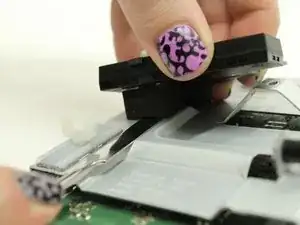

Когда пенопласт начнёт отделяться, тяните модуль Wi‑Fi вверх, чтобы он не прилипал обратно.
