Замена силового разъёма Sonos Era 100

Осторожно снимите резиновую ножку на дне колонки.

Следите, чтобы не растянуть и не повредить резиновую ножку, если вы планируете использовать её повторно. Используйте фен или iOpener, чтобы слегка нагреть клей под ножкой для облегчения съёма.

Снимите пять винтов Torx T20 длиной 11 мм, крепящих нижнюю пластину.

Аккуратно поднимите нижнюю пластину.

Осторожно отключите ленточный кабель, подключенный под нижней панелью.

Чтобы отсоединить заднюю панель, аккуратно сдвиньте её вниз.

Особенно внимательно обращайтесь с тонким ленточным кабелем, прикреплённым к верхнему краю.

Используйте пинцет, чтобы отсоединить плату USB-C от задней панели.

Снимите винты Torx T10 длиной 8 мм и 11 мм, удерживающие акустическую решётку.

После удаления решётка должна отойти по обеим сторонам колонке.

Используя шпуджер с копьёобразным кончиком, аккуратно удалите поролоновую ленту. Делайте это, удерживая натяжение на поролоне, показанном на изображениях, и срезая под лентой.

Снимите акустическую решётку.

Снимите все четыре винта Torx T10, удерживающие сборку сенсорной панели.

Используйте инструмент для вскрытия, чтобы освободить все четыре белых фиксирующих зажима.

Поднимите сборку сенсорной панели перпендикулярно корпусу, не натягивая подключённый ленточный кабель.

Поднимите черную защёлку ZIF, фиксирующую ленточный кабель сенсорной панели.

Отключите ленточный кабель.

Снимите сборку сенсорной панели.

Снимите резиновые заглушки металлическим шпуджером.

Снимите два передних нижних винта Torx T10 длиной 11 мм.

Снимите шесть передних винтов Torx T10.

Снимите четыре винта Torx T10 на задней панели устройства.

Разведитесь корпус колонки, чтобы получить доступ к внутренним компонентам.

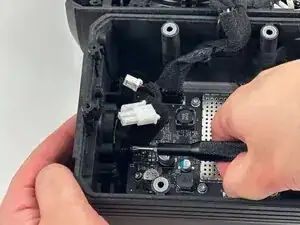

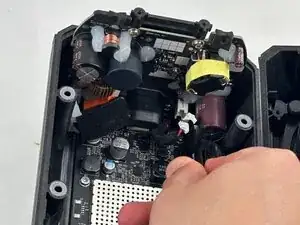

Отключите оба разъёма плат питания от материнской платы.

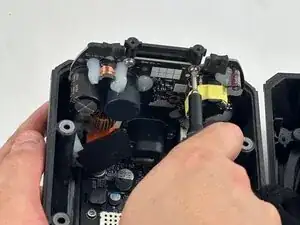

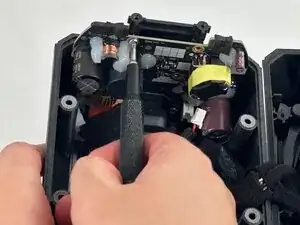

Используйте отвёртку T10 Torx, чтобы снять три винта 8 мм, удерживающие плату питания.

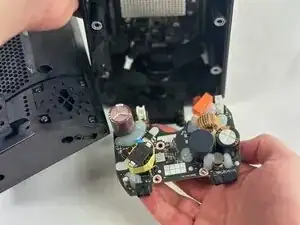

Осторожно извлеките плату.

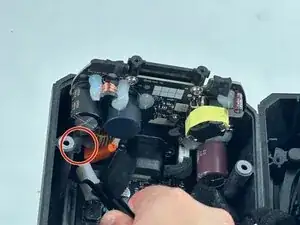

Снимите два винта Torx T20 длиной 11 мм, удерживающие разъём.

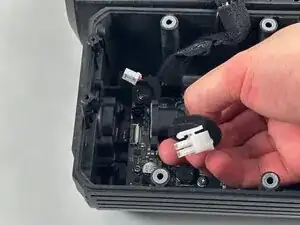

Осторожно извлеките силовой разъём.
