Замена платы сенсорного управления Sonos Era 100
Не реагирует сенсорная панель на Sonos Era 100, элементы управления не работают или динамик не включается и не выключается? Следуйте этой инструкции, чтобы заменить плату сенсорного управления.
Перед началом работы убедитесь, что динамик заряжен, чтобы подтвердить, что проблема связана именно с платой сенсорного управления. С помощью нескольких инструментов мы аккуратно разберем устройство, чтобы получить доступ к внутренним компонентам. Нам понадобятся пинцет, инструмент для вскрытия и разборки пластиковая лопатка.
На шаге 8 потребуется удалить старую плату и установить новую. Следуйте инструкции, чтобы выполнить эту задачу!
Шаг 1
Осторожно снимите резиновую ножку с нижней части динамика.
Будьте осторожны, чтобы не растянуть или не повредить резиновую ножку, если вы планируете использовать её повторно. Прогрейте клей под ножкой с помощью фена или iOpener, чтобы облегчить снятие.
Снимите пять винтов Torx T20 длиной 11 мм, крепящих нижнюю пластину.
Осторожно снимите нижнюю пластину.
Шаг 2
Аккуратно отключите ленточный кабель, подключённый под нижней панелью.
Чтобы снять заднюю панель, слегка нажмите на неё вниз.
Особенно внимательно обращайтесь с хрупким ленточным кабелем, прикреплённым к верхнему краю.
Используйте пинцет, чтобы отсоединить печатную плату USB-C от задней панели.
Шаг 3
Снимите винты Torx T10 длиной 8 мм и 11 мм, крепящие решётку динамика.
После снятия винтов решётка динамика должна опуститься в обе стороны от корпуса.
Шаг 4
Используя пластиковую лопатку, осторожно снимите слой поролона. Для этого подденьте его снизу, сохраняя натяжение, как показано на изображениях.
Снимите решётку динамика.
Шаг 5
Снимите все четыре винта Torx T10, крепящих сборку сенсорной панели.
Используйте инструмент для вскрытия, чтобы освободить все четыре белых фиксатора.
Поднимите сборку сенсорной панели перпендикулярно корпусу, не допуская перегиба подключённого ленточного кабеля.
Поднимите чёрную защёлку разъёма ZIF, фиксирующую ленточный кабель сборки сенсорной панели.
Отключите ленточный кабель.
Удалите сборку сенсорной панели.
Шаг 6

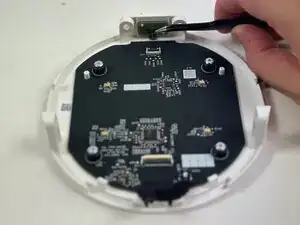

Используйте пинцет, чтобы аккуратно снять ленту, фиксирующую малый ленточный кабель.
Поднимите чёрную защёлку разъёма ZIF, фиксирующую малый ленточный кабель.
Используйте пинцет, чтобы отсоединить малый ленточный кабель.
Шаг 7

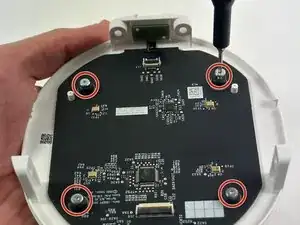

Используйте отвёртку Torx T6, чтобы снять все четыре винта длиной 8 мм, крепящих плату сенсорного управления к корпусу.

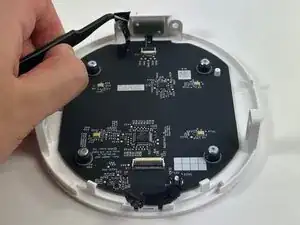

Используйте пинцет, чтобы снять все четыре резиновых ограничителя/шайбы с винтовых стоек.
Шаг 8

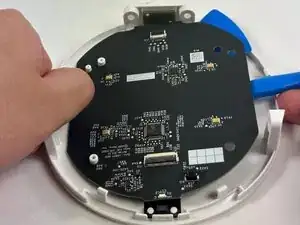

Вставьте разборочную пластиковую лопатку под плату, чтобы приподнять её.
Вставьте инструмент для вскрытия под плату и осторожно извлеките её.
Снимите плату сенсорного управления.
Завершение
Чтобы собрать устройство, выполните шаги в обратном порядке.
Утилизируйте электронные отходы на сертифицированном по стандарту R2 или e-Stewards пункте переработки.
Ремонт прошёл не так, как планировалось? Попробуйте выполнить базовую диагностику или обратитесь за помощью в сообщество Answers.
