Замена материнской платы Samsung Radiant 360 R1

Работа с устройством при включённом питании может привести к электрическому удару. Перед началом обязательно выключите устройство и отключите его от сети.

Используйте пластиковый инструмент для вскрытия, чтобы приподнять и снять резиновые заглушки.

Отверткой PH1 Phillips выньте четыре винта (9,5 мм x 1,6 мм) с базовой пластины.

Снимите базовую пластину, зафиксировав динамик и используя пластиковый рычажный инструмент, чтобы поддеть пластину и отделить её от корпуса динамика.

Разместите динамик на столе сенсорной панелью вниз. Это оставит панель портов открытой.

Снимите защитную решётку динамика, зафиксировав динамик на столе и надавливая на нижнюю часть корпуса. Подвижайте решётку вверх и отводите её от оставшейся заглушки корпуса.

Снимите два видимых винта PH1 Phillips (9,5 мм x 1,6 мм) на панели портов.

Снимите панель портов с корпуса динамика, чтобы обнажить ленточные кабели.

Удерживая панель портов, поочерёдно отсоедините два ленточных кабеля: нажмите фиксаторы на коннекторах ленточных кабелей и потяните разъёмы в сторону, чтобы вынуть их из панели портов.

Выньте четыре винта PH1 Phillips (9,5 мм x 1,6 мм) на корпусе портовой части динамика.

Снимите панель портов, обнажив сабвуфер.

Выньте восемь винтов PH1 Phillips (9,5 мм x 1,6 мм) на правой стороне корпуса динамика.

Выньте один винт PH1 Phillips (9,5 мм x 1,6 мм) на левой стороне корпуса динамика.

Стороны корпуса обозначены «R» и «L» для правой и левой сторон соответственно.

Откройте корпус, чтобы обнажить внутреннюю панель и материнскую плату.

Отключите ленточный кабель от твитера, который подключён к основной материнской плате.

Выдвиньте твитер из корпуса.

Вытащите резиновую заглушку из посадочного отверстия в пластиковом корпусе.

Это могло произойти само по себе при разделении двух половин корпуса.

Отключите белый разъём, нажав на фиксатор и аккуратно потянув разъём из гнезда.

Снимите жгут проводов и отложите в сторону.

Остальные разъёмы в жгуте должны быть уже отсоединены на предыдущих шагах.

Найдите и выньте два винта PH2 Phillips у основания узла материнской платы.

Эти винты могут быть очень тугими. Будьте осторожны, чтобы не сломать пластик при выкручивании.

Переверните узел материнской платы и найдите модуль Bluetooth на стороне металлической рамки.

Выньте один винт PH2 Phillips.

Нажмите белую защёлку и аккуратно потяните модуль Bluetooth от разъёма и рамки.

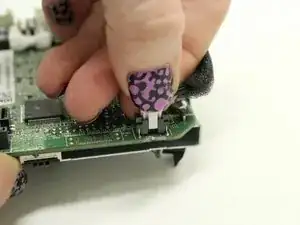

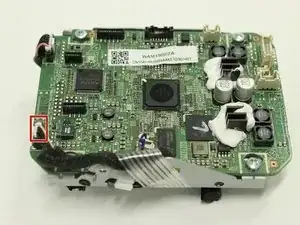

Сожмите фиксатор на оставшемся небольшом белом разъёме, чтобы отключить последний жгут проводов от материнской платы.

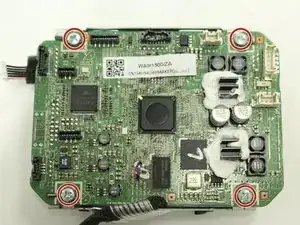

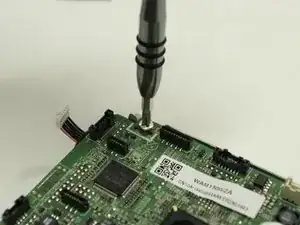

Выньте четыре винта PH2 Phillips, удерживающие материнскую плату на монтажной рамке.

Осторожно отделите материнскую плату от металлической рамки.
