Замена среднечастотного динамика Sonos Five

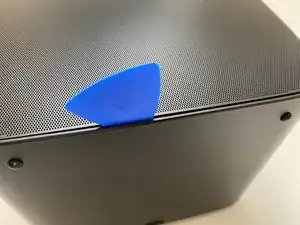

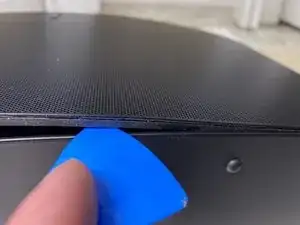

Используйте тонкую гитарную медиатора, чтобы осторожно поддеть решетку.

Убедитесь, что медиатор заходит между боковой частью корпуса и резиновой рамкой решетки, а не между пластиковой сеткой!

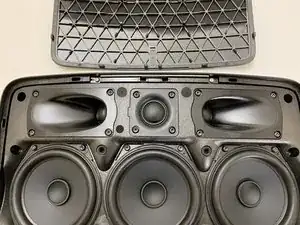

Продолжайте освобождать решетку.

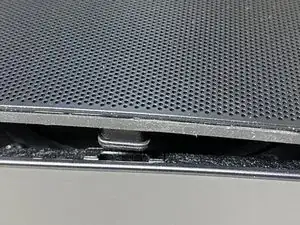

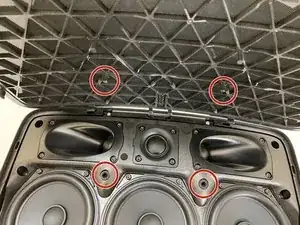

Обратите внимание на отмеченные посты при повторной установке, чтобы избежать повреждений.

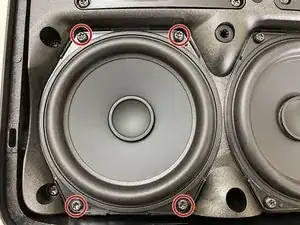

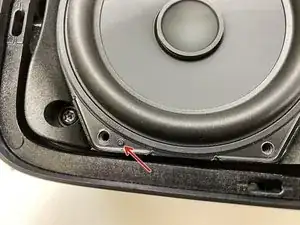

Удалите четыре винта T20, крепящие динамик к передней панели.

Убедитесь, что вы правильно выравниваете динамик с его опорами при повторной установке (третье фото).

Изолированная клемма просто отключается.

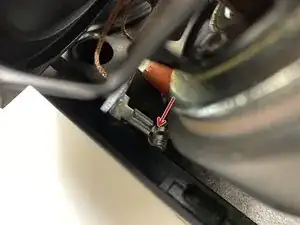

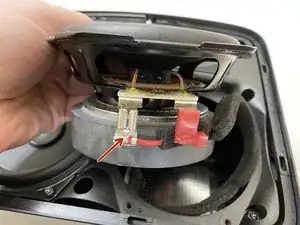

У не изолированной клеммы есть защелка, которую нужно нажать для снятия.

Удалите среднечастотный динамик из устройства.

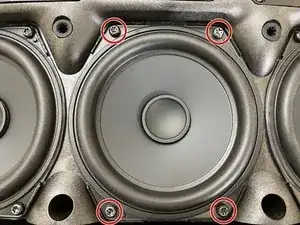

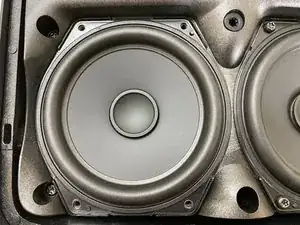

Удалите четыре винта T20, крепящие динамик к передней панели.

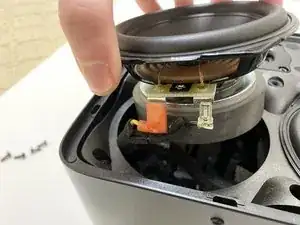

Поднимите среднечастотный динамик из корпуса немного, чтобы отключить клеммы.

Провода центрального динамика очень короткие. Следует быть осторожным, чтобы не натянуть провода. Это требует двух рук для удержания динамика, пока отключаете клеммы.

Изолированная клемма просто снимается, но у не изолированной клеммы есть защелка, которую нужно нажать.

Удалите четыре винта T20, крепящие динамик к передней панели.

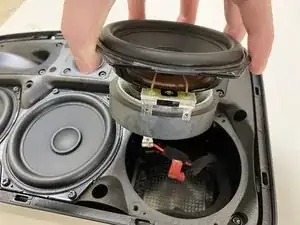

Поднимите динамик из корпуса.

Левая не
