Замена материнской платы Samsung Radiant360 R3
В этом руководстве описаны действия по снятию нижней части динамика, разделению корпуса и извлечению материнской платы.
Шаг 1
Поверните устройство так, чтобы к нему была обращена нижняя часть. Удалите эти ножки с помощью пинцета.
Открутите четыре винта длиной 10 мм с помощью отвёртки Phillips #1.
Шаг 2
Снимите нижнюю часть корпуса с динамика.
Шаг 3
Отсоедините разъём от платы, нажав на центральную защёлку и одновременно подтолкнув разъём в сторону лопаткой.
Следите за тем, чтобы не тянуть за провода и не прикладывать чрезмерных усилий, иначе можно повредить разъём.
Шаг 4
Открутите два винта длиной 10 мм с платы с помощью отвёртки Phillips #1.
Шаг 5
Нажмите лопаткой на пластиковую защёлку, чтобы отсоединить плату.
Извлеките плату с USB-модулем из устройства.
Шаг 6
Открутите два винта длиной 12 мм с помощью отвёртки Phillips #1.
Отключите белый разъём, подключённый к зелёной плате.
Шаг 7
Открутите четыре винта длиной 12 мм с помощью отвёртки Phillips #1.
Снимите крышку и протяните кабель сквозь отверстие.
Шаг 8
Снимите резиновые заглушки, закрывающие винты, при помощи пинцета.
Открутите шесть винтов длиной 12 мм, расположенных под резиновыми заглушками, с помощью отвёртки Phillips #1.
Шаг 9
Максимально сдвиньте крышку, лишённую винтов.
Чрезвычайно сложно протянуть разъёмы на концах кабелей сквозь крышку, не повредив их, поэтому просто сдвиньте её до края.
Шаг 10
Вытолкните корпус наружу через внешнюю оболочку устройства.
Осторожно протолкните кольцо, прикреплённое к кабелю, сквозь корпус.
Шаг 11
Открутите восемь винтов длиной 12 мм вокруг корпуса с помощью отвёртки Phillips #1.
Шаг 12
Раздвиньте две половины корпуса с помощью металлической лопатки.
Шаг 13

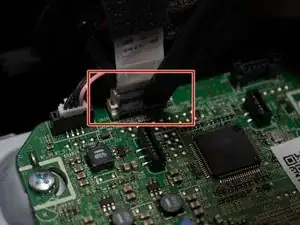

Отсоедините разъёмы, находящиеся в верхней правой части и ближе всего к нижней части на изображении.
Шаг 14

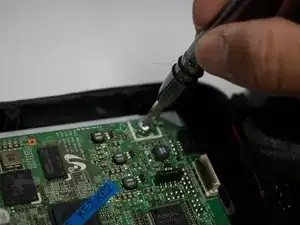

Открутите четыре винта длиной 12 мм с помощью отвёртки Phillips #1.
Шаг 15
Открутите четыре винта длиной 8 мм по бокам материнской платы с помощью отвёртки Phillips #1.
Извлеките беспроводной модуль из устройства.
Шаг 16

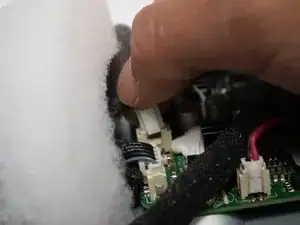

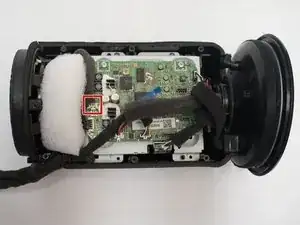

Отключите разъём внутри устройства.
Шаг 17

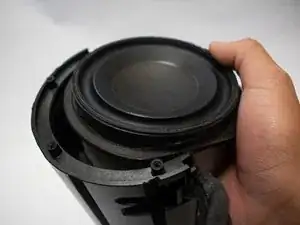

Выдвиньте сабвуфер из динамика.
Шаг 18

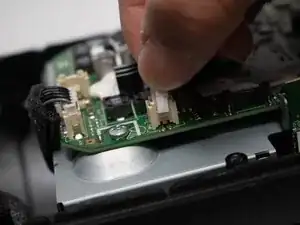

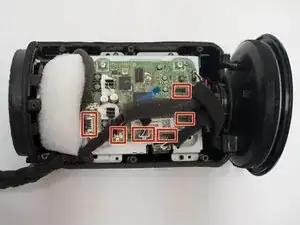

Отключите шесть разъёмов на материнской плате.
Шаг 19
Извлеките кабель ZIF.
Поднимите защёлку лопаткой и аккуратно извлеките кабель.
Шаг 20

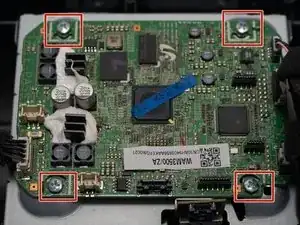

Открутите четыре винта длиной 12 мм с помощью отвёртки Phillips #1.
Извлеките материнскую плату из устройства.
Заключение
Чтобы собрать устройство, выполните инструкции в обратном порядке.
