Замена беспроводного модуля Samsung Radiant360 R3

Электроника

Данное руководство проведет вас через процесс удаления нижней части динамика, отделения корпуса и доступа к беспроводному модулю для его извлечения.

Шаг 1

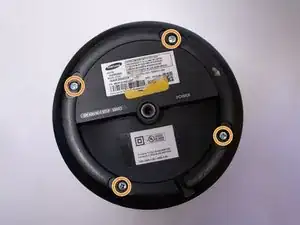

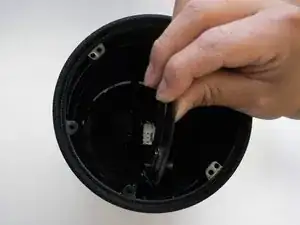

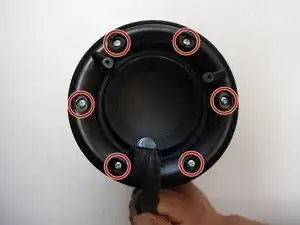

Переверните устройство так, чтобы нижняя часть устройства была обращена к вам. Удалите эти ножки с помощью пинцета.

Удалите четыре винта длиной 10 мм с помощью отвертки Phillips #1.

Шаг 2

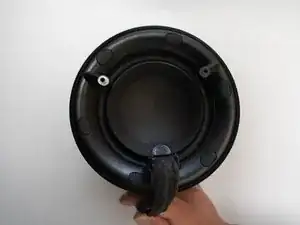

Снимите нижнюю оболочку с динамика.

Шаг 3

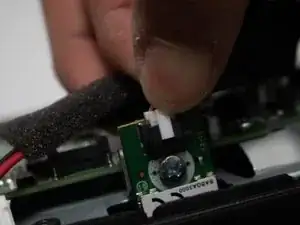

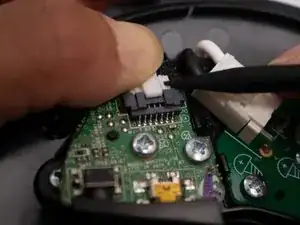

Уберите разъем с платы, нажав на центральный язычок и отодвигая разъем с помощью лопатки.

Будьте осторожны, чтобы не тянуть за провода и не прилагать слишком много усилий, иначе вы рискуете сломать разъем.

Шаг 4

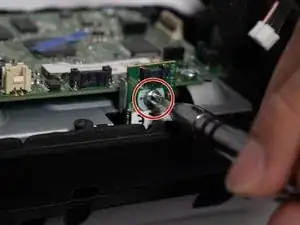

Удалите два винта длиной 10 мм с платы с помощью отвертки Phillips #1.

Шаг 5

Используйте лопатку, чтобы нажать на пластиковый язычок, отодвигая его от платы до тех пор, пока плата не поднимется.

Удалите плату с USB модулем из устройства.

Шаг 6

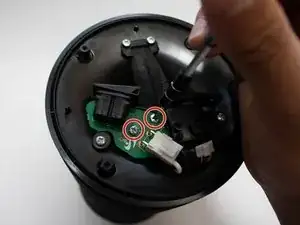

Удалите два винта длиной 12 мм с помощью отвертки Phillips #1.

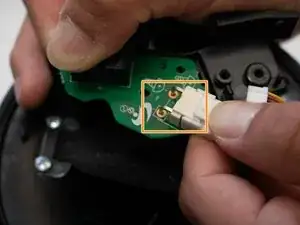

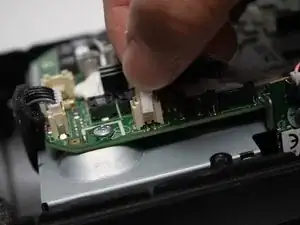

Отключите белую вилку, соединенную с зеленой платой.

Шаг 7

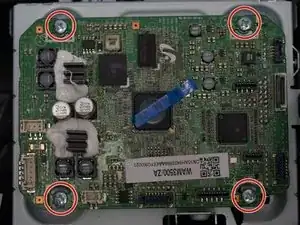

Удалите четыре винта длиной 12 мм с помощью отвертки Phillips #1.

Снимите крышку и протяните шнур через отверстие.

Шаг 8

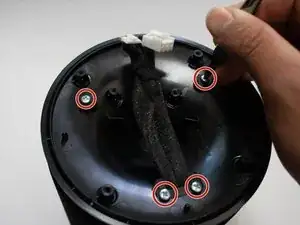

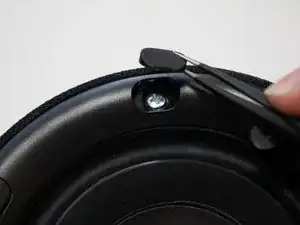

Удалите резиновые крышки, закрывающие винты, с помощью пинцета.

Удалите шесть 12-мм винтов, которые находятся под резиновыми крышками, с помощью отвертки Phillips #1.

Шаг 9

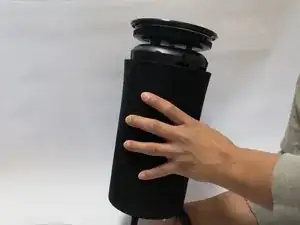

Удалите неснявшуюся крышку как можно дальше.

Очень сложно протянуть вилки на конце шнура через крышку без повреждения, поэтому просто сдвиньте к краю.

Шаг 10

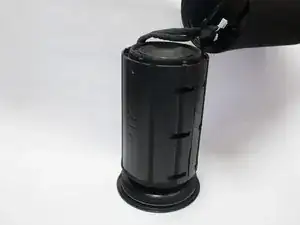

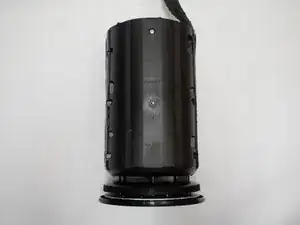

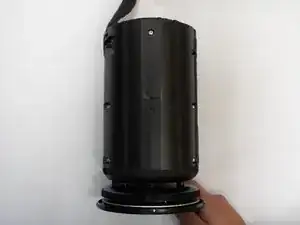

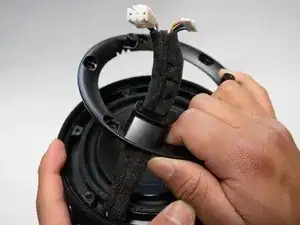

Протолкните корпус через внешнюю оболочку устройства.

Аккуратно протолкните кольцо, прикрепленное к кабелю, через оболочку.

Шаг 11

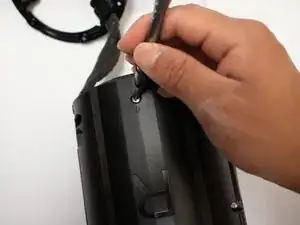

Удалите восемь винтов длиной 12 мм вокруг корпуса с помощью отвертки Phillips #1.

Шаг 12

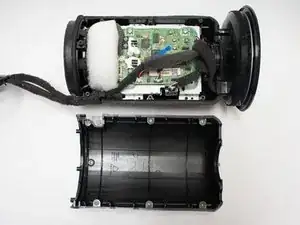

Разъедините две половины корпуса, используя металлическую лопатку.

Шаг 13

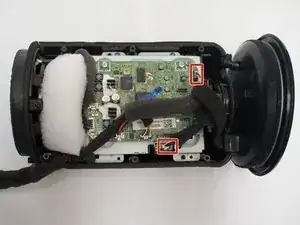

Удалите вилки, расположенные в правом верхнем углу и ближе к нижней части на фото.

Шаг 14
