Замена 3,5" низкочастотного динамика (вуфера) Samsung Radiant 360 R1

Работа с устройством при включённом питании может привести к электрическому удару. Перед началом обязательно выключите и отключите устройство от сети.

Используйте пластикoвый инструмент для вскрытия, чтобы поддеть и снять резиновые заглушки.

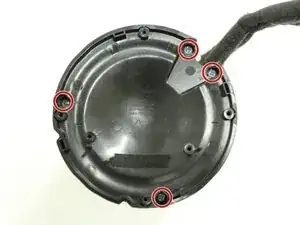

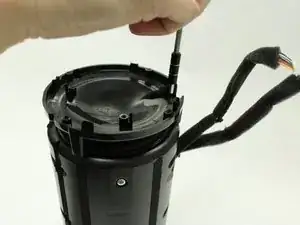

С помощью крестовой отвертки PH1 открутите четыре винта (9,5 мм x 1,6 мм) с монтажной пластины основания.

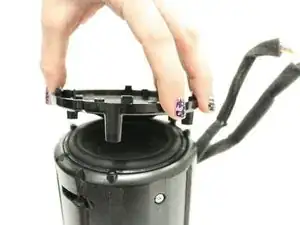

Снимите монтажную пластину основания, зафиксировав колонку и поддев пластиковой лопаткой пластину, чтобы отставить её от корпуса.

Положите колонку на стол сенсорной панелью вниз. В результате у вас откроется панель разъёмов.

Снимите решётку динамика: зафиксируйте колонку на столе и надавите на нижнюю часть корпуса. Сдвиньте решётку вверх и отведите её от торцевой крышки.

Снимите два открытых винта PH1 (9,5 мм x 1,6 мм) на панели разъёмов.

Снимите панель разъёмов с корпуса, чтобы открыть лентовые кабели.

Удерживая панель разъёмов, поочерёдно отсоединяйте два лентовых кабеля, нажимая вниз защёлку на разъёмах и вытягивая разъём от панели разъёмов.

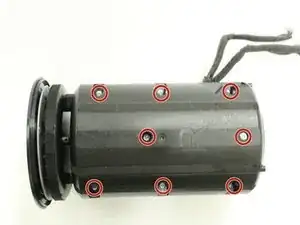

Снимите восемь винтов PH1 (9,5 мм x 1,66 мм) с правой стороны корпуса колонки.

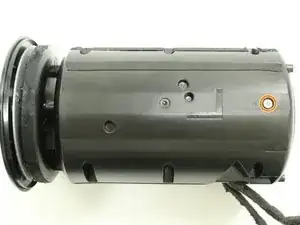

Снимите один винт PH1 (9,5 мм x 1,66 мм) с левой стороны корпуса колонки.

Снимите четыре винта PH1 (9,5 мм x 1,66 мм) на корпусе портовой секции.

Снимите панель порта, чтобы получить доступ к сабвуферу.

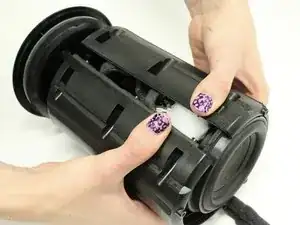

Откройте корпус колонки, чтобы обнажить внутреннюю панель и материнскую плату.

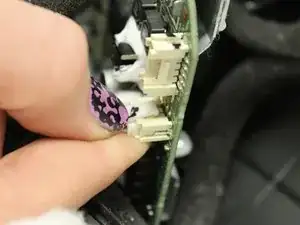

Отсоедините лентовый кабель от сабвуфера, который подключён к основной плате.

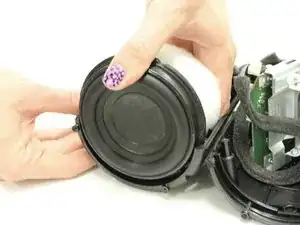

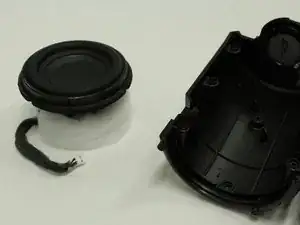

Выньте сабвуфер из корпуса.
