Замена низкочастотного динамика (вуфера) Sonos Era 100
Ваш Sonos Era 100 не воспроизводит звук или низкие частоты искажены? Это руководство проведёт вас через процесс замены вуфера. Вы начнёте с разборки колонki, чтобы получить доступ к внутренним компонентам. Затем с помощью инструментов, таких как пинцет, металлическая лопатка и отвертка, вы замените вуфер.
Шаг 1
Аккуратно снимите резиновую ножку на нижней части колонки.
Будьте осторожны, чтобы не растянуть и не повредить резиновую ножку, если планируете использовать её повторно. Для облегчения удаления слегка разогрейте клей ножки феном или iOpener.
Снимите пять винтов Torx T20 длиной 11 мм, фиксирующих нижнюю крышку.
Осторожно поднимите и снимите нижнюю крышку.
Шаг 2
Осторожно отсоедините ленточный кабель, подключённый под нижней панелью.
Чтобы снять заднюю панель, аккуратно сдвиньте её вниз.
Особенно внимательно обращайтесь с хрупким ленточным кабелем, прикреплённым к верхнему краю.
С помощью пинцета отсоедините плату USB-C от задней панели.
Шаг 3
Снимите винты Torx T10 длиной 8 мм и 11 мм, фиксирующие решётку динамика.
После снятия решётка динамика должна отойти по обеим сторонам корпуса.
Шаг 4
Используя лаврентную лопатку, аккуратно удалите вспененную ленту. Делайте это, удерживая ленту в натяжении, как показано на изображениях, и срезая под лентой.
Снимите решётку динамика.
Шаг 5
Удалите все четыре винта Torx T10, фиксирующие модуль сенсорной панели.
Используйте инструмент для вскрытия, чтобы освободить все четыре белых фиксирующих защёлки.
Поднимите модуль сенсорной панели перпендикулярно устройству, стараясь не натягивать подключённый ленточный кабель.
Поднимите чёрную защёлку ZIF, фиксирующую ленточный кабель модуля сенсорной панели.
Отключите ленточный кабель.
Снимите модуль сенсорной панели.
Шаг 6
Снимите резиновые заглушки с помощью металлической лопатки.
Шаг 7
Снимите два винта T10 длиной 11 мм в передней нижней части.
Снимите шесть передних винтов Torx T10.
Шаг 8
Снимите четыре винта Torx T10 на задней части корпуса.

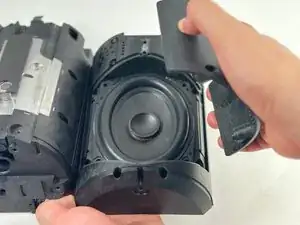

Разожмите корпус колонки, чтобы получить доступ к внутренним компонентам.
Шаг 9

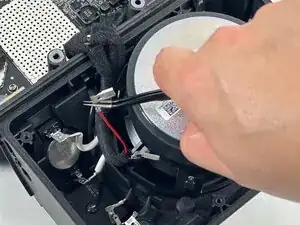

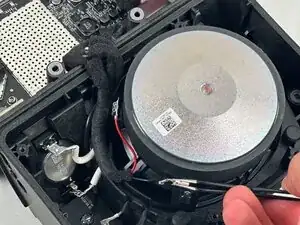

С помощью пинцета отсоедините положительный и отрицательный провода от задней части вуфера.
Шаг 10
Снимите все четыре винта Torx T20 с крышки вуфера.

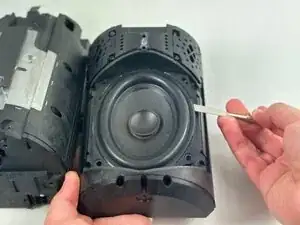

Используйте лопатку, чтобы поднять вуфер из посадочного места.
Шаг 11
Снимите вуфер.
Заключение
Для сборки устройства следуйте вышеуказанным шагам в обратном порядке.
Утилизируйте электронные отходы в переработчик с сертификатом R2 или e‑Stewards.
Ремонт прошёл неудачно? Попробуйте базовую диагностику или обратитесь за помощью к сообществу Answers.
