Замена твитера Samsung Radiant360 R3

Переверните устройство так, чтобы его нижняя часть была направлена к вам. Удалите эти ножки с помощью пинцета.

Удалите четыре винта длиной 10 мм с помощью отвертки Phillips #1.

Удалите нижнюю оболочку динамика.

Удалите разъем с платы, нажав на центральную вкладку и немного отодвинув разъем с помощью лопатки.

Будьте осторожны, чтобы не тянуть за провода и не прикладывать слишком много усилий, иначе вы можете сломать разъем.

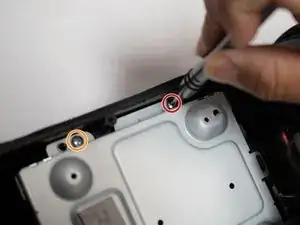

Удалите два винта длиной 10 мм с платы, используя отвертку Phillips #1.

Используйте лопатку, чтобы отодвинуть пластиковую вкладку от платы, пока плата не поднимется.

Удалите плату с USB-модулем из устройства.

Удалите два винта длиной 12 мм с помощью отвертки Phillips #1.

Отключите белый разъем от зеленой платы.

Удалите четыре винта длиной 12 мм с помощью отвертки Phillips #1.

Снимите крышку и просуньте провод через отверстие.

Удалите резинки, закрывающие винты, с помощью пинцета.

Удалите шесть винтов длиной 12 мм, которые находятся под резиновыми накладками, с помощью отвертки Phillips #1.

Удалите откручивающуюся крышку как можно дальше.

Очень трудно просунуть разъемы на конце шнура через крышку, не сломав их, поэтому просто сдвиньте к краю.

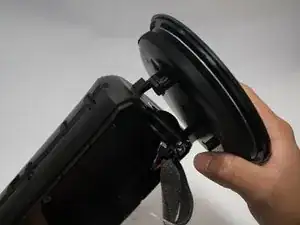

Выдвиньте корпус через внешнюю оболочку устройства.

Осторожно выдвиньте кольцо, прикрепленное к кабелю, через оболочку.

Удалите восемь винтов длиной 12 мм вокруг корпуса с помощью отвертки Phillips #1.

Разъедините две половинки корпуса с помощью металлической лопатки.

Удалите разъемы, расположенные в верхнем правом углу и ближе к нижней части на изображении.

Удалите четыре винта длиной 12 мм с помощью отвертки Phillips #1.

Открутите четыре винта длиной 8 мм с боковой стороны материнской платы с помощью отвертки Phillips #1.

Удалите беспроводной модуль из устройства.

Отключите разъем в устройстве.

Выньте сабвуфер из динамика.

Отключите шесть разъемов на материнской плате.

Удалите кабель ZIF.

Поднимите вкладку с помощью лопатки и поднимите кабель.

Удалите четыре винта длиной 12 мм с помощью отвертки Phillips #1.

Удалите материнскую плату из устройства.

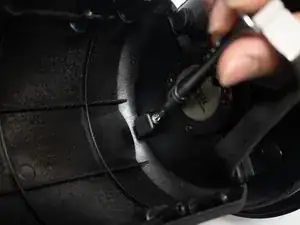

Удалите шесть винтов длиной 8 мм с помощью отвертки Phillips #1.

Удалите шесть винтов длиной 12 мм с помощью отвертки Phillips #1.

Удалите шесть винтов длиной 12 мм с помощью отвертки Phillips #1.

Удалите сенсорную панель, сдвинув её с конца.

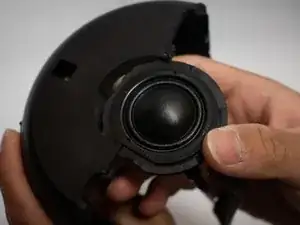

Удалите твитер из корпуса.
