Демонтаж подножки IT-8800 -8500

Электроника

Все винты помечены цветом. Например: красный и оранжевый на одном шаге означает, что на этом шаге используются два разных типа винтов.

Шаг 1

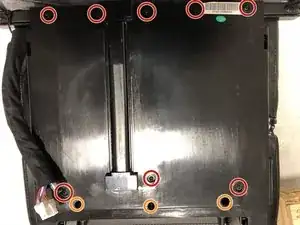

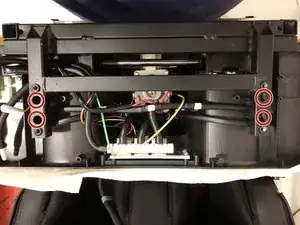

Выкрутите 8 винтов, отмеченных красным.

ВНИМАНИЕ: ДВЕ ДЕТАЛИ РАБОТАЮТ КАК ОДНА КРЫШКА. НЕ СДВИГАЙТЕ И НЕ ПОДНИМАЙТЕ ДЕТАЛИ ОТНОСИТЕЛЬНО ДРУГ ДРУГА — ЭТО ПРИВЕДЁТ К ПОВРЕЖДЕНИЮ.

Выкрутите 3 винта, отмеченных оранжевым

Шаг 2

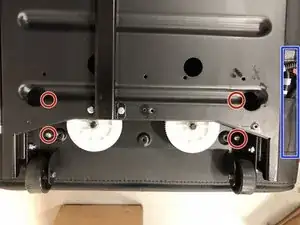

Снимите 4 болта и стопорные шайбы.

Шаг 3

Нижняя часть теперь свободна от рамы.

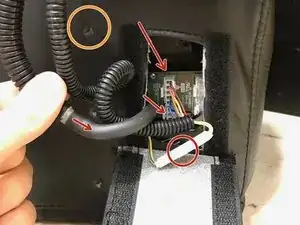

Затем отсоедините воздушный шланг от наконечника, отмеченного стрелкой. После этого отключите три провода от реле на печатной плате.

Здесь установлен винт, проходящий через два пластиковых держателя. Выкрутите винт и не потеряйте пластиковые держатели.

Шаг 4

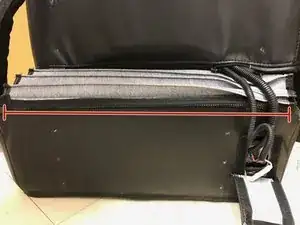

Расстегните молнию, отмеченную красной линией. Это полностью отделит верхнюю часть от нижней.

Обратите внимание: на этом фото рама полностью удалена. В рамках текущего ремонта делать это не нужно.

Шаг 5

Выкрутите 2 винта и 2 шайбы для каждой подножки.

НА КАЖДОЙ ПОДНОЖКЕ С ОДНОЙ СТОРОНЫ УСТАНОВЛЕНЫ ДВЕ ШАЙБЫ. ЭТО ВАЖНО. НЕ ЗАБУДЬТЕ ЭТО ПРИ СБОРКЕ.

Шаг 6

Расстегните молнию с нижней стороны

Иногда у молний нет бегунка — в этом случае используйте большую скрепку.

После расстёгивания молнии Вы должны увидеть следующее. Снимите всю верхнюю кожаную крышку.

Шаг 7

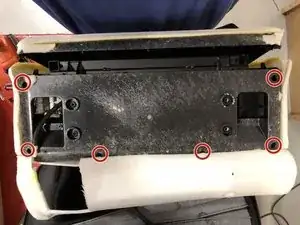

Выкрутите 6 винтов на верхней крышке.

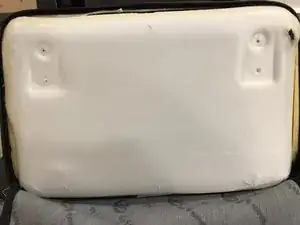

Пена приклеена к пластиковой крышке. Старайтесь не порвать её, используйте острое лезвие, чтобы избежать повреждений.

Профессиональный совет: не нужно отклеивать всю деталь. Отогните только края, оставив центр приклеенным.

Шаг 8

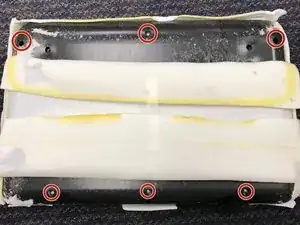

Выкрутите 6 винтов.

Крышка не снимется, пока не будет снята верхняя крышка. Также следуйте тому же правилу: центральная часть остаётся приклеенной, отгибайте только края.

Шаг 9

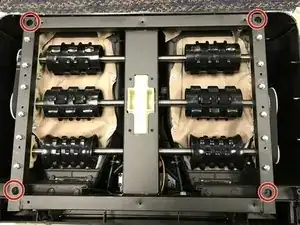

Выкрутите 4 болта.

РЕКОМЕНДУЕТСЯ: ИСПОЛЬЗОВАТЬ ОТВЁРТКУ С МАГНИТНЫМ НАКАНЕЧНИКОМ НА ЭТОМ ШАГЕ. В ПРОТИВНОМ СЛУЧАЕ БОЛТЫ МОГУТ УПАСТЬ В ПОЛУЮ ЧАСТЬ РАМЫ.

Шаг 10

Выкрутите по 4 болта в каждом углу.

Шаг 11

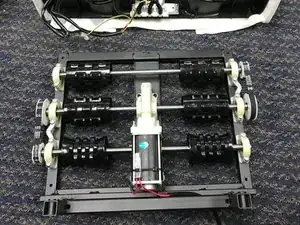

Отключите провод двигателя.

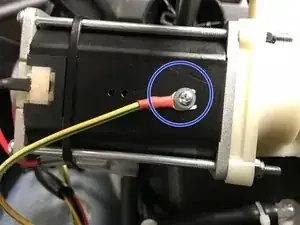

Открутите заземляющий провод. Обязательно используйте этот винт и шайбу повторно, если в новой сборке они не предусмотрены.

Шаг 12

Работа завершена

Заключение

Чтобы собрать устройство, выполните все действия в обратном порядке.

ПОМНИТЕ СЛЕДУЮЩЕЕ ПРИ СБОРКЕ:

- При приклеивании пены к пластиковой детали не переусердствуйте: распылите клей на нужный участок в течение одной секунды и прижмите пену к клею.

- При приклеивании пены убедитесь, что края ровные и вся поверхность хорошо зафиксирована, иначе на коже появятся бугры.

- Когда кожа вновь натягивается, могут появиться морщины — это нормально. Обычно они исчезают со временем.

- Если болты с шага 2 не удается установить, используйте канцелярский нож и сделайте крестообразные надрезы на коже, пока не увидите резьбу.

- При подключении 3 проводов и 1 шланга с шага 3 УБЕДИТЕСЬ, что они не зажаты между верхней и нижней частями. В противном случае воздух не будет поступать к подножкам.

Удачи.

Перевод руководства с ifixit.com
