Замена материнской платы GameStop Universal System

Отключите кабель питания DC 6V IN от устройства.

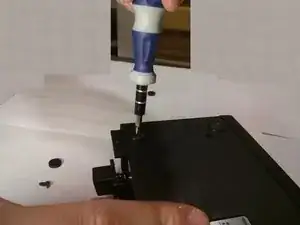

Снимите 3 винта передней панели на нижней части устройства с помощью крестовой отвертки Phillips #00.

Используйте монтажный инструмент, чтобы аккуратно отжать переднюю панель устройства.

Снимите две передние резиновые ножки с нижней части устройства, чтобы открыть 2 скрытых основных винта панели.

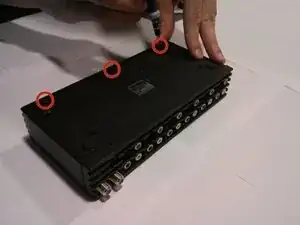

С помощью крестовой отвертки Phillips #00 удалите семь оставшихся винтов с нижней части устройства.

Убедитесь, что винты размещены в надежном месте, чтобы их нельзя было потерять.

Разместите устройство так, чтобы его дно находилось на рабочей поверхности, а верхняя часть была обращена к Вам.

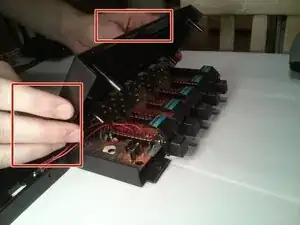

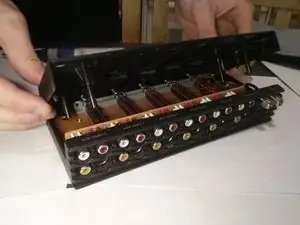

Медленно снимите крышку, поставив обе руки на короткие стороны устройства и поднимая только с одной стороны.

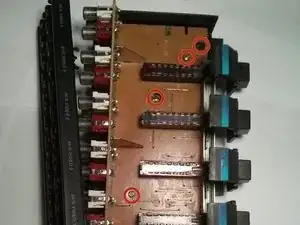

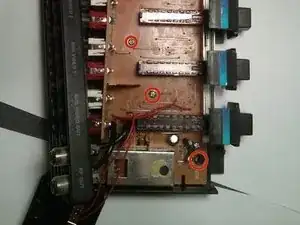

Удалите все шесть винтов с печатной платы крестовой отверткой Phillips #00.

Эти винты похожи на уже снятые, поэтому поместите их в безопасное место.

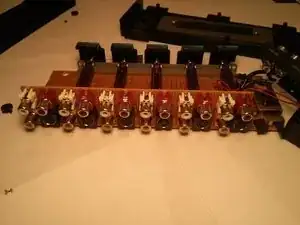

Теперь печатную плату можно извлечь из корпуса устройства, за исключением двух проводов, прикреплённых к корпусу.

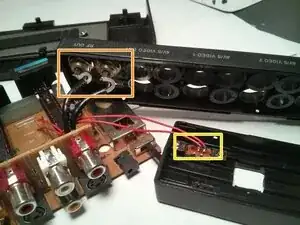

Отсоедините чёрные провода от корпуса, аккуратно вытащив их из разъёмов кабеля.

С помощью плоскогубцев или похожего инструмента отсоедините красные провода от маленькой печатной платы, прикреплённой к корпусу устройства.

Теперь пришло время заменить старую печатную плату на новую.

Вставьте концы двух чёрных проводов в кабельные разъёмы на задней панели корпуса.

Припаяйте концы двух красных проводов к небольшой печатной плате на передней панели устройства.

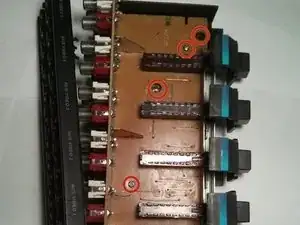

Корректно установите печатную плату обратно в корпус устройства и верните все шесть винтов на плату с помощью отвёртки.

Используя тот же метод, что и при снятии панелей, аккуратно опустите их обратно на материнскую плату.

Защёлкните переднюю и заднюю панели на место и вкрутите соответствующие винты в их первоначальные отверстия на задней части устройства.

Если хотите вернуть резиновые ножки на место, попробуйте использовать жидкий клей.
