Замена порта Micro USB / AUX на JBL Charge

Убедитесь, что устройство выключено перед разборкой динамика.

Удалите обрамление динамика с помощью лопатки или металлической лопатки.

Используйте отвертку PH1, чтобы удалить все пять винтов по 6 мм с крышки батареи.

Снимите крышку батареи и отложите в сторону.

Используйте лопатку, чтобы аккуратно удалить жидкую электропленку, которая удерживает батарею внутри отсека для батареи.

Будьте осторожны, чтобы не проколоть батарею и не повредить провод питания под жидкой электропленкой.

Используйте лопатку, чтобы поднять батарею из устройства.

Поднимите конец батареи, на котором нет проводного подключения, и удалите винт PH2 по 16 мм под батареей.

Обратите внимание на провод, соединяющий батарею с устройством. Пытаться полностью удалить батарею может привести к повреждению провода. Не используйте металлическую лопатку для удаления батареи, это может повредить.

Удалите четыре винта по 16 мм из белого пластикового корпуса с помощью отвертки PH2.

Начните в углу устройства, где корпус и боковая стенка встречаются, используйте острую металлическую лопатку, чтобы приподнять задний корпус динамика и удалить клей, удерживающий соединение вместе.

Проводите металлической лопаткой вдоль шва, чтобы отделить задний корпус от остального динамика.

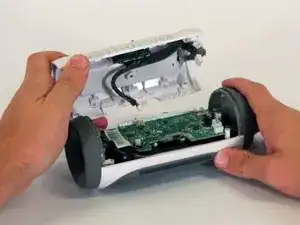

После открытия заднего корпуса отключите три белых разъема от материнской платы.

Удалите верхнюю крышку.

Обратитесь к заднему корпусу, который был снят на шаге 7.

Используя бритву, удалите клей, удерживающий кабель батареи на месте.

Используйте несколько вертикальных резов, чтобы удалить куски клея.

Будьте осторожны, чтобы не повредить кабели батареи.

Удалите поролон, окружающий кабель батареи.

Чтобы удалить батарею, вытяните кабель батареи через отверстие.

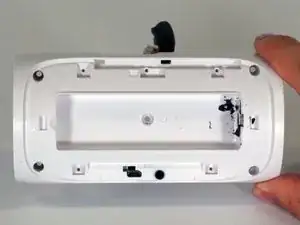

Эта вся белая деталь должна быть заменена (в случае замены порта AUX/USB).

Поместите батарею в новый белый корпус.

Соберите устройство, следуя шагам в обратном порядке.
