Замена динамика JBL Charge

Перед началом разборки убедитесь, что устройство выключено.

Снимите окантовку динамика с помощью лопатки или металлической лопатки для розжига.

Используйте отвертку PH1, чтобы выкрутить все пять винтов 6 мм с крышки аккумулятора.

Снимите крышку аккумулятора и отложите её в сторону.

Аккуратно с помощью лопатки удалите жидкую изоленту, которая удерживает аккумулятор в отсеке.

Будьте осторожны, чтобы не проколоть аккумулятор и не повредить провод аккумулятора под жидкой изолентой.

С помощью лопатки приподнимите аккумулятор и извлеките его из устройства.

Поднимите конец аккумулятора, с которого нет проводного разъёма, и удалите винт PH2 длиной 16 мм под аккумулятором.

Обратите внимание на провод, соединяющий аккумулятор с устройством. Попытка полностью извлечь аккумулятор может повредить провод. Не используйте металлическую лопатку для извлечения аккумулятора, это может привести к повреждению.

Снимите четыре винта 16 мм с белого пластикового корпуса, используя отвертку PH2.

Начиная с угла устройства, где корпус и боковина соединяются, используйте острую металлическую лопатку, чтобы отжать заднюю крышку динамика и разъединить клей вдоль шва.

Проведите металлической лопаткой вдоль шва, чтобы отделить заднюю крышку от остальной части динамика.

После открытия задней крышки отключите три белых разъёма от материнской платы.

Снимите верхнюю крышку.

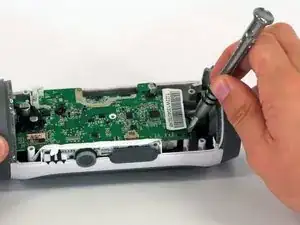

Удалите винт Phillips 9 мм в углу материнской платы.

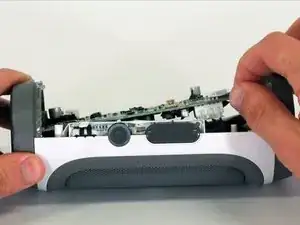

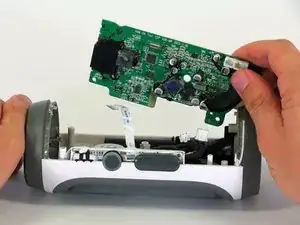

Снимите материнскую плату с корпуса, приподняв угол платы и выведя её из устройства.

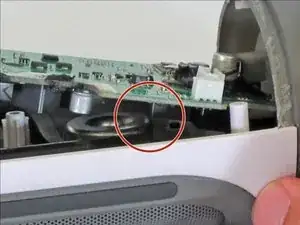

Если плата не поддаётся, убедитесь, что квадратный компонент на нижней стороне платы проходит мимо кромки динамика.

При сборке убедитесь, что материнская плата полностью установлена и не выступает выше своего первоначального положения, иначе это может повредить плату.

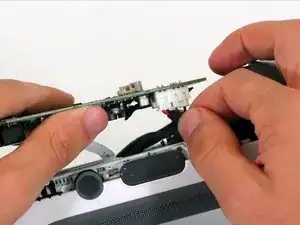

Отключите два белых разъёма внизу материнской платы.

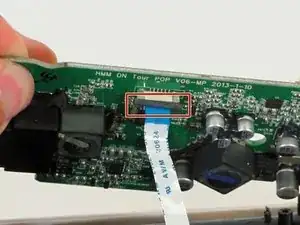

Опустите чёрный защёлкивающий зажим, удерживающий плоский кабель.

Вытяните плоский кабель из разъёма, потянув за синюю вкладку.

Извлеките материнскую плату из устройства.

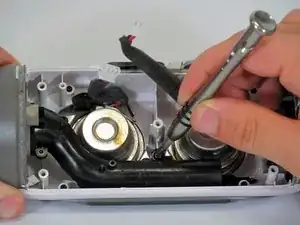

Используя отвертку PH1, выкрутите винт Phillips 9 мм, который соединяет чёрную трубку с внутренней частью устройства.

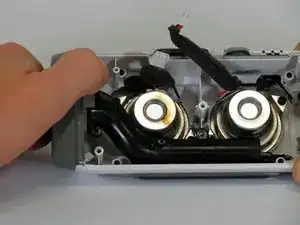

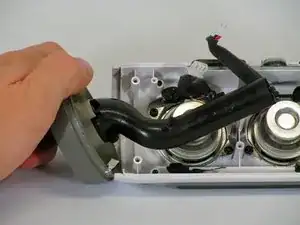

Медленно, но уверенно снимите серую крышку с устройства. Это даст полный доступ к динамикам.

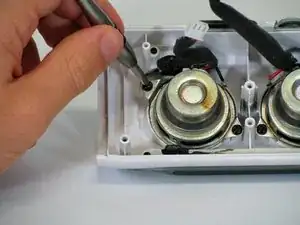

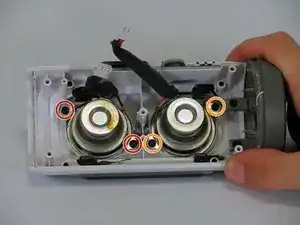

Каждый динамик закреплён двумя винтами Phillips 9 мм. Снимите винты с помощью отвертки PH1.

Если вы заменяете левый динамик, снимите винты и динамик с правой стороны.

Если вы заменяете правый динамик, снимите винты и динамик с левой стороны.

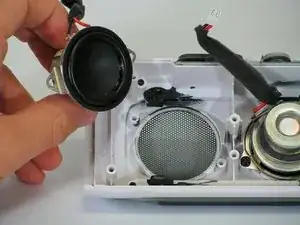

Выньте динамик из корпуса.
