Замена аккумулятора TechniSat Viola BT 1

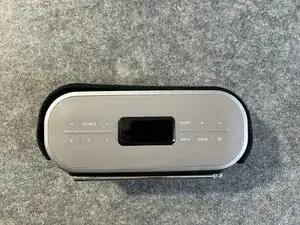

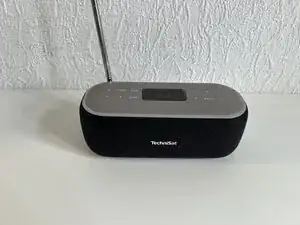

При осмотре устройства винты не видны.

Винтов нет на задней панели и под резиновыми ножками снизу — они скрыты за металлической сеткой динамика.

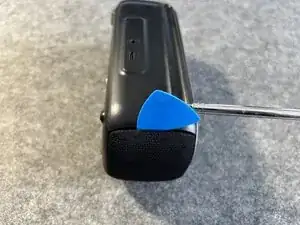

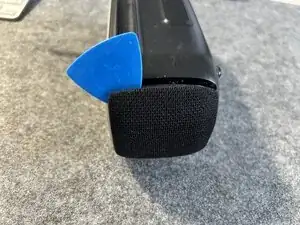

Используйте медиатор для гитары или лопатку и вставьте его между радиоприёмником и металлической сеткой динамика с каждой стороны.

Будьте осторожны и отожмите защитную сетку от радиоприёмника, пока она не примет положение, показанное на изображении 3.

После подъёма с обеих сторон необходимо также приподнять сетку в середине.

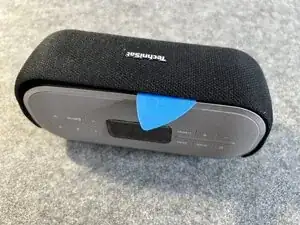

Снова используйте медиатор и подденьте защитную сетку в центре.

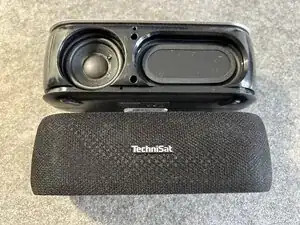

Теперь можно отделить защитную сетку от динамика и продолжить работу.

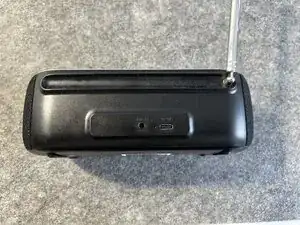

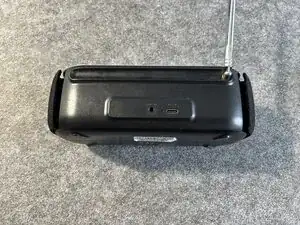

Переверните радиоприёмник — на задней панели находятся четыре винта, которые необходимо открутить крестовой отвёрткой PH1.

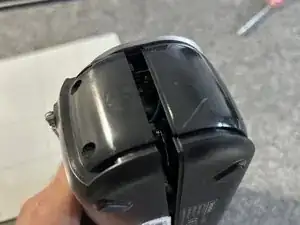

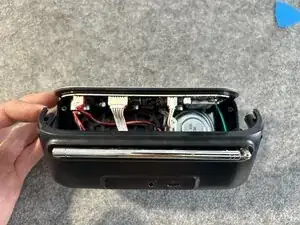

Снимите все четыре винта и уберите их. Корпус радиоприёмника сразу начнёт разъединяться.

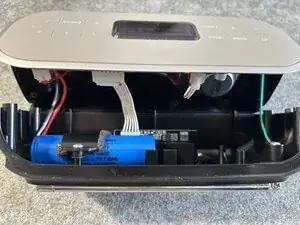

Пока не разделяйте обе половины полностью, так как задняя часть всё ещё подключена к основной плате.

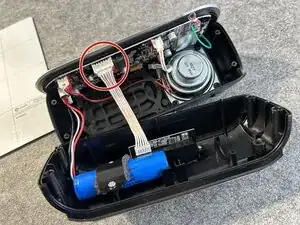

Разъём USB-C для зарядки, разъём aux, антенна и аккумулятор нужно будет отключить.

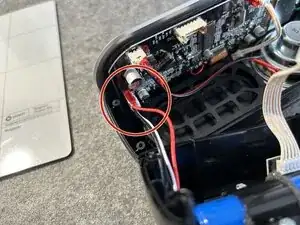

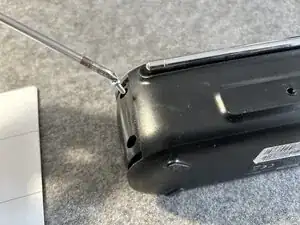

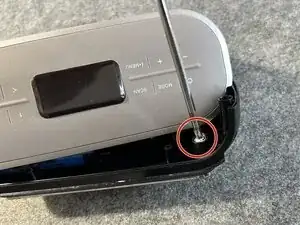

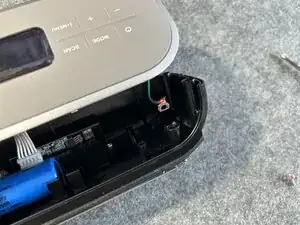

Начните с откручивания антенны, как показано здесь.

После отключения кабеля антенны появится больше пространства для отсоединения платы.

Кабель имеет фиксирующую защёлку, которую нужно прижать при вытягивании из платы. Действуйте аккуратно.

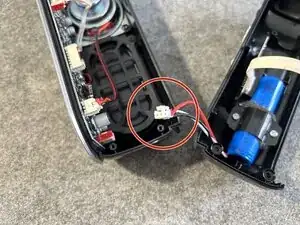

Провод аккумулятора также имеет фиксирующую защёлку, которую необходимо прижать.

После отключения аккумулятора от основной платы вы почти завершили разборку.

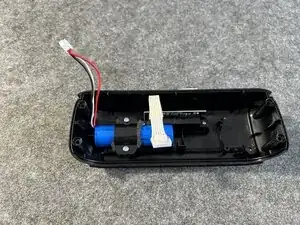

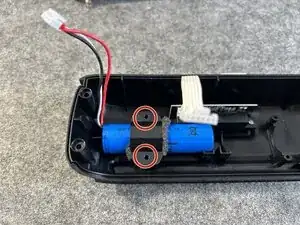

Для окончательного извлечения аккумулятора необходимо убрать два винта.

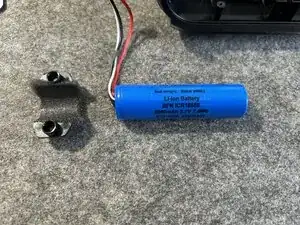

Как видно, тип аккумулятора — 3,7 вольта с ёмкостью 2000 мА·ч или 7,4 Вт·ч. Могут быть доступны запасные варианты с большей ёмкостью.
