Ремонт интернет-радио Pure Evoke F3 с 2 электролитическими конденсаторами

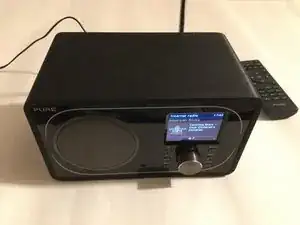

На изображении показан общий вид DAB/FM/интернет-радио в рабочем состоянии после ремонта. До ремонта дисплей показывал только логотип 'PURE', и ни одна из кнопок на передней панели или на пульте дистанционного управления не работала.

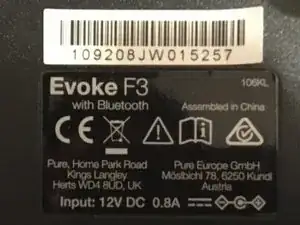

Открутите 6 одинаковых винтов на задней панели и осторожно снимите заднюю панель, открывая доступ к кабелям.

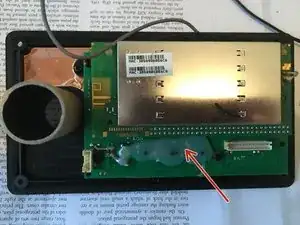

Отсоедините два гибких кабеля от задних плат и другой провод от передней платы. (Так проще). Двойные задние платы должны выглядеть как на изображении. Обратите внимание на горячий восковой клей (красная стрелка), который придется удалить позже.

(Передняя печатная плата была проверена и признана исправной, поэтому в данном руководстве по ремонту не рассматривается).

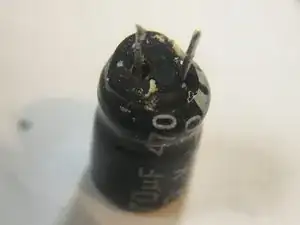

Проверка показала, что два конденсатора имели небольшие утечки в основании. Один также имел небольшую утечку сверху (нужна ручная лупа), а другой имел очень слабую выпуклость сверху. Первое изображение показывает один из конденсаторов на месте, а второе изображение показывает этот снятый конденсатор. Оба конденсатора были Ketucon 470uF, 10V, -40°C до 105°C.

Для тех, кто интересуется диагностикой неисправностей: неисправные конденсаторы имели измеренное эквивалентное последовательное сопротивление (ESR) на месте 2.4 и 6.7 Ом, что значительно превышает допустимые 0.15 Ом. Также ёмкость была низкой: 192uF и 260uF. Измерив ESR, было легко обнаружить неисправные конденсаторы (визуальная проверка не так очевидна).

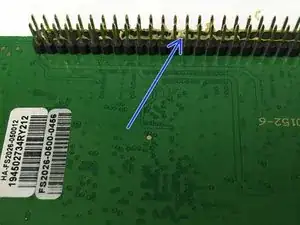

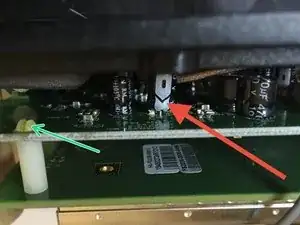

Для удаления конденсаторов двойные платы, частично удерживаемые двумя белыми пластиковыми прокладками, необходимо разделить. Для этого сожмите верхушки прокладок (зеленая стрелка) и осторожно приподнимите платы. Платы также соединены жестким много-pin соединителем. Прокладки и соединители могут быть приклеены (синяя стрелка), поэтому аккуратно извлекайте их понемногу.

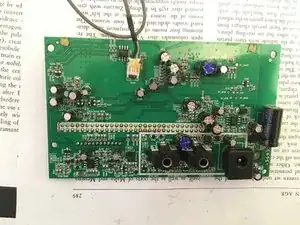

Места расположения двух неисправных конденсаторов показаны на изображении, где я отметил верхушки синей ручкой.

Обратите внимание, что для замены конденсатора, ближайшего к выходным разъемам, необходимо удалить горячий восковой клей (показанный на первом шаге), чтобы получить доступ к паяным соединениям. Клей можно снять маленькой ювелирной отверткой или аналогичным инструментом после нанесения немного спирта для растирания или аналогичного.

Также обратите внимание, что конденсаторы закреплены бессвинцовым припоем, поэтому температура паяльника должна быть немного выше, чем для свинцового eutectic Pb/Sn припоя. Поэтому особенно проверьте, что паяльник чистый, с оловом и хорошо нагрет (мой дешевый не регулируемый паяльник 30W работал отлично, но мой маленький 15W не подошел).

Также обратите внимание, что конденсаторы 470uF очень распространены и могут быть использованы повторно с большинства ненужных печатных плат, если они доступны. Они должны быть 470uF и 10V или выше, однако, если напряжение выше, конденсатор физически больше и может не поместиться при сборке, так как пространство немного ограничено.

Комментарий: Ketucon не известен как производитель плохих конденсаторов в интернете, но, похоже, много подделок. Я помню, что все другие электролитические конденсаторы, как больших, так и маленьких размеров, были маркированы Ketucon и были удовлетворительными (визуально и с низким ESR).
