Замена кнопки радиоприемника Sony XDR-S50 DAB

Удалите батареи.

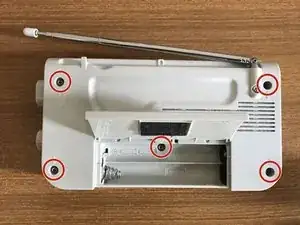

Снимите 4 винта с крестообразной головкой с задней стороны корпуса и пятый в отсеке для батарей.

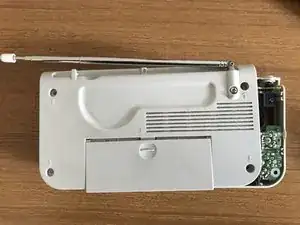

Теперь задняя крышка должна подняться.

Провод все еще соединяет антенну с основной платой. Не натягивайте его излишне.

Удалите винт, удерживающий антенну.

Немного поднимите антенну, чтобы освободить соединительный зажим. Теперь вы можете отложить заднюю крышку корпуса.

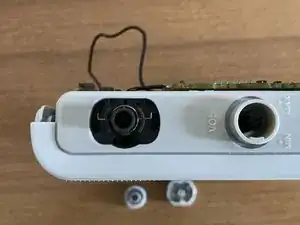

Снимите ручку громкости.

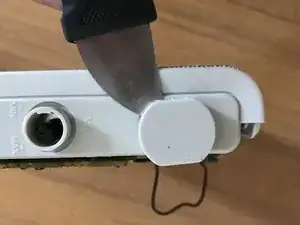

Чтобы снять ручку настройки, аккуратно подденьте ее лопаткой.

Под ручкой настройки вы увидите пружину. Обратите внимание на ее положение для сборки и снимите ее, осторожно, чтобы она не улетела.

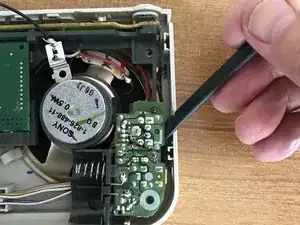

Отпаивайте два провода, идущие к динамику. (Это не обязательно, но позволит избежать напряжения на этих проводах.)

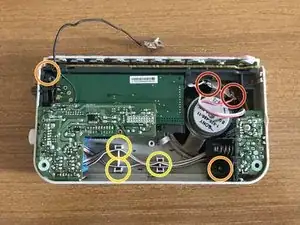

Удалите 2 винта из серой внутренней рамы, один в нижнем правом углу на соединителе батареи, а другой в верхнем левом углу над ручкой настройки.

Освободите два кабеля от их удерживающих зажимов под отсеком для батарей.

Немного поднимите серый соединитель батареи, чтобы отсоединить его от втулки, где вы удалили винт на предыдущем шаге. (При сборке убедитесь, что он вставлен обратно на место.)

Аккуратно вытащите гнезда питания и наушников из их отверстий в корпусе, используя лопатку или подобный инструмент.

Теперь вы можете поднять внутреннюю рамку и прикрепленные узлы из корпуса, сначала подняв правую сторону у гнезд питания и наушников, и таким образом вынув оси громкости и настройки с левой стороны.

Перед сборкой стоит удалить пыль с ЖК-дисплея и внутренней поверхности оконца дисплея.

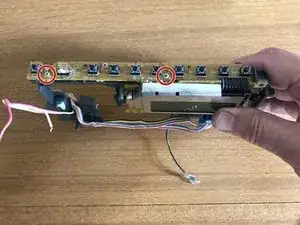

Удалите два винта, крепящие плату кнопок к внутренней раме.

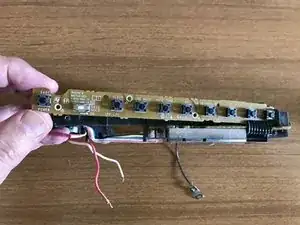

Поднимите плату кнопок с конца кнопки питания и освободите другой конец из-под удерживающего зажима.

При сборке убедитесь, что правый конец платы
