Замена резервной батареи Kenwood TM-241a

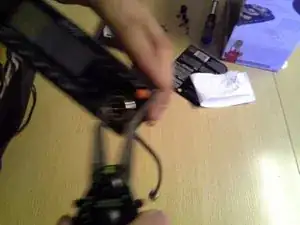

Нажмите на язычок, фиксирующий силовой разъём, и разъедините два соединителя, сдвинув их в стороны.

Отвинтите антенный наконечник от антенны-ответвителя, выходящего из радиостанции, и разъедините их.

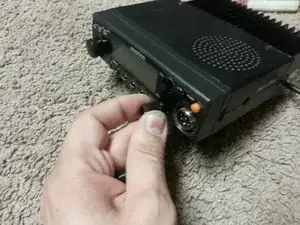

Отвинтите разъём микрофона от передней панели радиостанции и вытащите его.

Отвинтите два винта, крепящие верхнюю крышку к радиостанции, используя крестовую отвертку #1.

Проделайте то же самое с двумя винтами внизу.

Под боковыми сторонами фронтальной панели находятся два защёлкивающих язычка. При снятии крышек они склонны выламывать пластик над собой. Чтобы предотвратить это, при снятии крышек подайте внутрь боковую часть крышки сразу за фронтальной панелью.

Поднимите заднюю часть верхней крышки и сдвиньте её к задней части радиостанции, чтобы освободить три защёлки спереди.

Повторите для нижней крышки радиостанции.

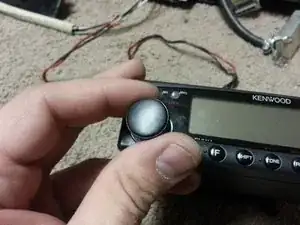

Слева от экрана аккуратно потяните регулятор настройки на себя, отделяя его от радиостанции.

Верхний правый регулятор — это регулятор громкости. Аккуратно потяните его от радиостанции, чтобы снять.

Нижний правый регулятор — регулятор шумоподавления. Снимите его так же, как и другие два регулятора.

Отложите три регулятора в сторону, чтобы потом установить их обратно.

Регулятор громкости и регулятор шумоподавления — одинаковые детали и могут заменять друг друга местами.

Под местом, где был регулятор настройки, находится гайка 7/16", которая помогает фиксировать фронтальную панель на радиостанции. Её необходимо снять, чтобы снять фронтальную панель.

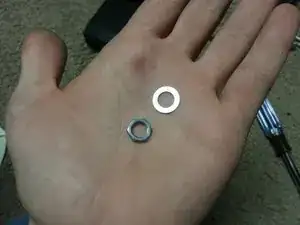

За гайкой находится маленькая шайба. Обязательно снимите её и отложите вместе с гайкой, чтобы не потерять.

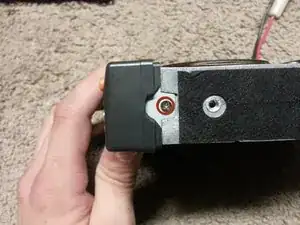

Под гнездом микрофона находится гайка. Это не стандартная шестигранная гайка — по краю у неё четыре выреза. Пара пассатижей для стопорных колец хорошо цепляет вырезы, позволяя снять гайку.

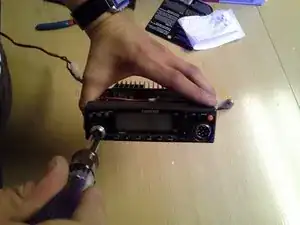

На каждой из четырёх сторон фронтальной панели (сверху, снизу и по бокам) есть по винту. Снятие этих винтов позволит отделить фронтальную панель от корпуса радиостанции.

В этом шаге используются два типа винтов. Винты сверху и снизу отличаются от винтов по бокам. Отметьте, какой тип винта использован с каждой стороны.

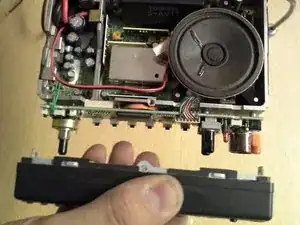

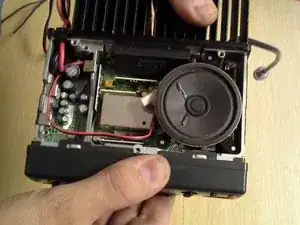

Теперь фронтальную панель можно снять с корпуса радиостанции. Аккуратно потяните фронтальную панель, чтобы отделить её от радиостанции. Возможно, потребуется немного покачивать её для снятия.

Будьте осторожны при снятии передней панели. Внутренние разъёмы известны слабыми паяными соединениями, и их можно оторвать от печатной платы.

Справа на плате есть винт, проходящий через транзистор, который фиксирует плату управления на радиостанции. Снимите этот винт и отложите.

Снимите винт слева, который держит плату на радиостанции. Отложите его.

Два винта, снятые на этом шаге, не одинаковы. Отметьте, какой винт откуда. Винт с конической головкой ставится слева. Винт с плоской опорной поверхностью — справа.

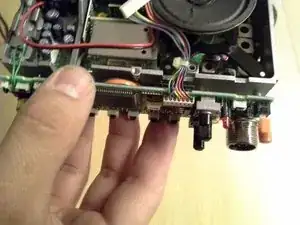

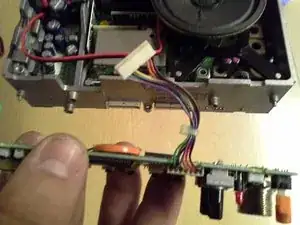

Оттяните плату управления от корпуса радиостанции. Она будет чуть более упорной, чем фронтальная панель.

Есть два разъёма, которые нужно отключить. Тяните достаточно сильно, чтобы разъёмы разъединились, но не настолько, чтобы оторвать их от печатной платы.

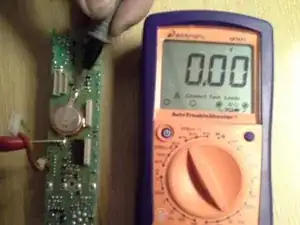

С помощью вольтметра измерьте напряжение батареи. Напряжение должно быть около 3,0 вольт.

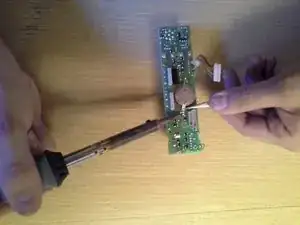

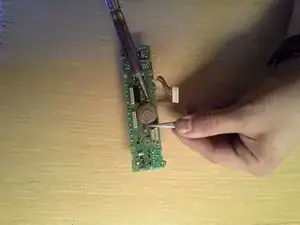

Если напряжение ниже примерно 2,75 вольт, батарею следует удалить. Используя паяльник, расплавьте припой, удерживающий одну из монтажных лапок на плате. Пока припой жидкий, оттяните монтажную лапку пинцетом.

Повторите процедуру для другой монтажной лапки.

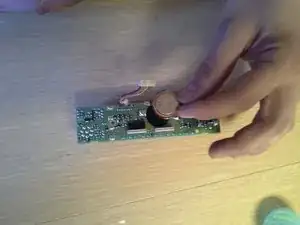

Батарея приклеена к плате двусторонней тканевой лентой. При снятии лента, вероятно, порвётся.

Рекомендуется надеть на новую батарею термоусадочную трубку, чтобы она не закоротила ничего на плате управления.

Нанесите небольшое количество флюса на припой, оставшийся на контактах.

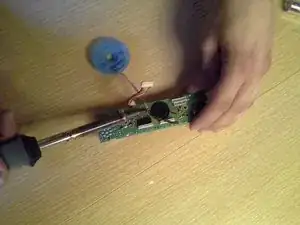

С помощью оплетки для удаления припоя удалите старый припой.

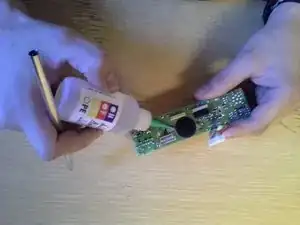

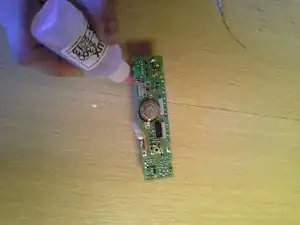

Очистите остатки флюса на плате изопропиловым спиртом и кисточкой для травления.

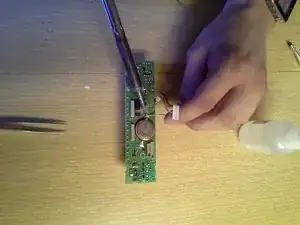

Нанесите дополнительный флюс и используйте новый припой, припаяйте новый аккумулятор к плате.

Убедитесь, что соблюдена правильная полярность.
