Разборка радиостанции Midland GXT10x0VP4 GMRS

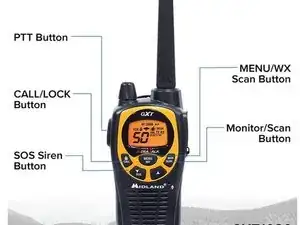

Вид спереди

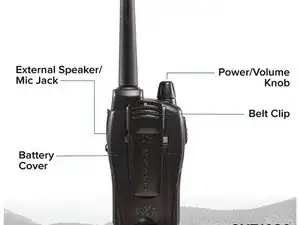

следуйте инструкциям в руководстве пользователя

- снимите зажим для пояса (на зажиме есть небольшой фиксатор, который контактует с точкой крепления зажима) *нажмите на фиксатор, чтобы освободить зажим и снять его

- потяните вниз защелку крышки отсека батареи и дайте ейSwing на петле

- поднимите нижнюю часть крышки отсека батареи и снимите крышку с радиостанции

- выньте батарею Midland (или батареи AAA, если вы их используете)

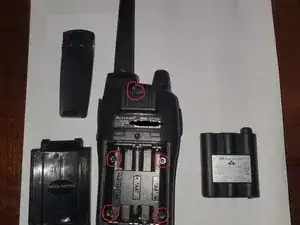

- необходимо удалить 5 винтов

рассоедините корпуса, аккуратно оттянув их

будьте осторожны с двумя маленькими выступами, которые помогают создать уплотнение для антенны

защелка отсека батареи и ее металлический шплинт находятся между двумя формованными выступами, которые образуют точку крепления петли (между двумя корпусами)

удерживайте защелку и шплинт при разъединении корпусов

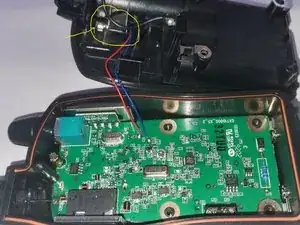

БУДЬТЕ ОСТОРОЖНЫ - есть пара проводов, идущих к тому, что выглядит как небольшой мотор и какой-то вращающийся элемент

На этом этапе я остановился, так как хочу провести дополнительные исследования и дождаться, пока смогу лучше рассмотреть радиостанцию в своей мастерской

- где можно найти лучшие антенны и другие компоненты?

- как учитывать герметичные уплотнения при дальнейшей разборке (уплотнения вокруг переключателя питания/громкости, кнопки PTT и разъемов для наушников/микрофона)

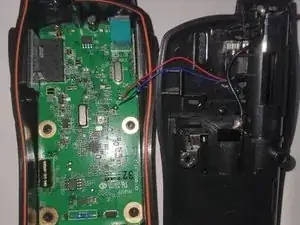

- для чего предназначен вращающийся элемент/мотор? генерация тонов? какой-то электромагнитное поле? (мотор отмечен желтым кругом на втором изображении)
