Замена разъёма питания Cobra 29 LTD Classic
Разъём питания соединяется с гнездом питания и подаёт питание на устройство. Гнездо питания расположено на задней панели устройства. Выполняйте руководство на плоской непроводящей поверхности, чтобы избежать поражения электрическим током и повреждения устройства.
Некоторые шаги в этом руководстве требуют пайки. Для получения информации о пайке смотрите руководство по пайке.
Шаг 1
Поверните переключатель питания, самый левый регулятор, против часовой стрелки в положение «выкл.».
Шаг 2
Переверните устройство и сильно потяните штекер кабеля питания, чтобы вынуть его из рации.
Шаг 3
Открутите фиксирующую гайку против часовой стрелки от разъёма антенны.
Шаг 4
Аккуратно потяните кабель антенны, чтобы снять его с задней панели радиостанции.
Шаг 5
Открутите гайку против часовой стрелки на разъёме микрофона, чтобы отсоединить кабель.
Шаг 6
Аккуратно извлеките штекер микрофона.
Шаг 7
Открутите четыре верхних винта с крестообразной головкой 6,0 мм против часовой стрелки по бокам устройства с левой и правой стороны, используя отвёртку Phillips #1.
Шаг 8
Аккуратно приподнимите и снимите верхнюю крышку.
Шаг 9
Аккуратно установите устройство на твёрдую, ровную, непроводящую поверхность, чтобы снизить риск поражения током или повреждения рации.
Осторожно переверните рацию.
Шаг 10
Открутите четыре винта с крестообразной головкой 6,0 мм против часовой стрелки по бокам устройства, которые крепят оставшуюся крышку, используя отвёртку Phillips #1.
Шаг 11
Осторожно следите за проводами, подключёнными к динамику. Эти короткие провода не позволят вам сильно отодвинуть крышку.
Аккуратно приподнимите и снимите корпусную крышку.
Шаг 12

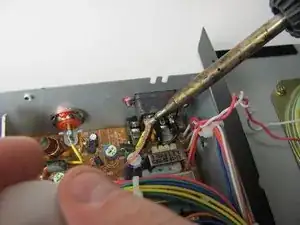

Отпайте жёлтый провод, подключённый к гнезду питания, при помощи паяльника и оплетки для удаления припоя.
При сборке необходимо будет повторно запаять детали.
Шаг 13
Провод может быть ещё горячим, поэтому дайте ему остыть 30 секунд перед продолжением.

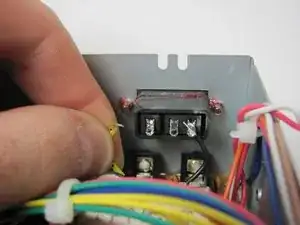

Снимите жёлтый провод с гнезда питания.
Шаг 14

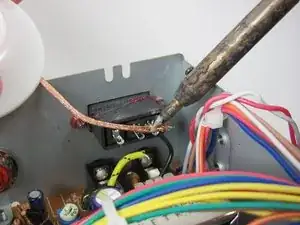

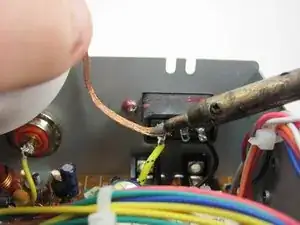

Отпайте чёрный провод, подключённый к гнезду питания, при помощи паяльника и оплетки для удаления припоя.
При сборке необходимо будет повторно запаять детали.
Шаг 15
Провод может быть ещё горячим, поэтому дайте ему остыть 30 секунд перед продолжением.

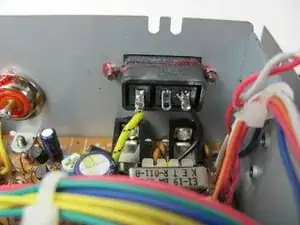

Снимите чёрный провод с гнезда питания.
Шаг 16

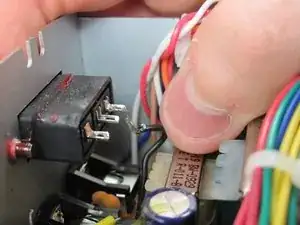

Открутите два винта 6 мм с крестообразной головкой против часовой стрелки, используя отвёртку Phillips #1.
Если на винтах есть фиксирующий клей, приложите значительную силу при первоначальном выкручивании винтов из устройства.
Шаг 17

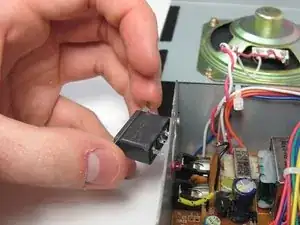

Аккуратно вытяните гнездо питания из корпуса.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
