Замена разъёма Mini-XLR Altair WBP-210

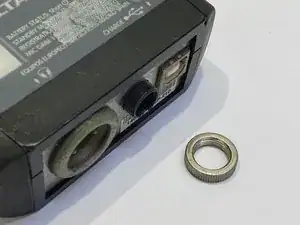

Снимите гайку с разъёма mini-xlr.

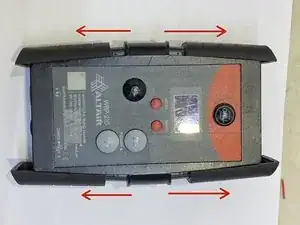

Снимите резиновые угловые панели, удерживающие корпус вместе.

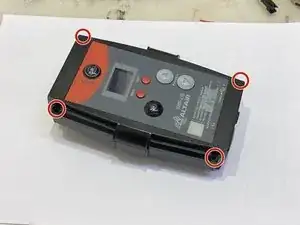

Если в вашем устройстве есть дополнительные винты, удерживающие корпус, также снимите их.

Не все устройства имеют эти винты.

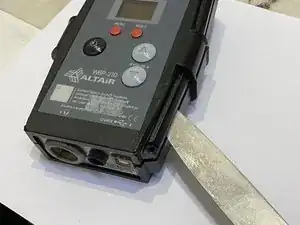

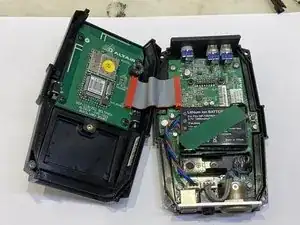

Разъедините две половины корпуса, используя подходящий инструмент.

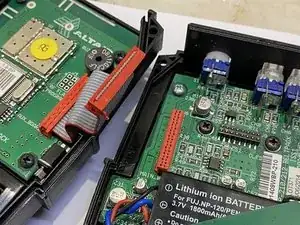

Обратите внимание на шлейф, соединяющий две половины.

Верхние и нижние панели остаются прикреплёнными к передней части корпуса.

Отключите дополнительную плату от основной платы и откложите её в сторону.

Отключите разъём батареи.

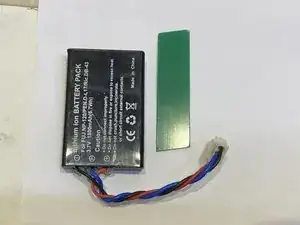

Осторожно снимите полоску печатной платы, удерживающую батарею на месте.

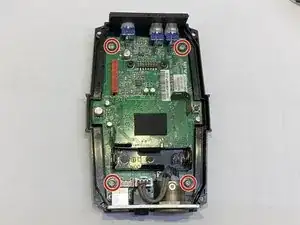

Основная плата удерживается на месте четырьмя винтами PH.

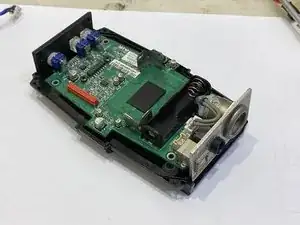

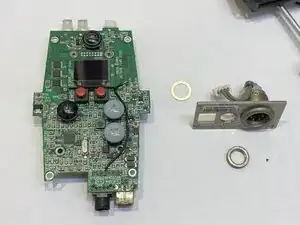

После удаления винтов аккуратно выдвиньте основную плату из главного корпуса вместе с верхней и нижней пластинами.

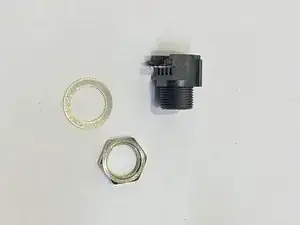

Удалите неисправный разъём.

Он удерживается на месте четырьмя контактами, дополнительных площадок нет.

Сопоставимая запасная часть — Switchcraft TRAPC4MSX

Amphenol AG4MPCH и Kuilong YA137-2 также могут подойти.

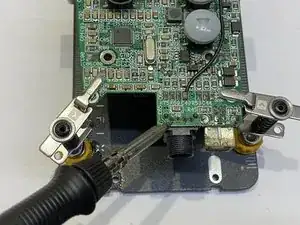

Припаяйте новый разъём.
